冷/熱多用型飲水機原理與電路構造及其普遍的故障維修方式

伴隨著日常生活的日益提升，立式飲水機早已進到家家戶戶，設備上邊放桶裝純凈水，與桶裝水配套設施應用。文中介紹的是冷/熱多用型飲水機原理與電路構造及其普遍的故障維修方式。

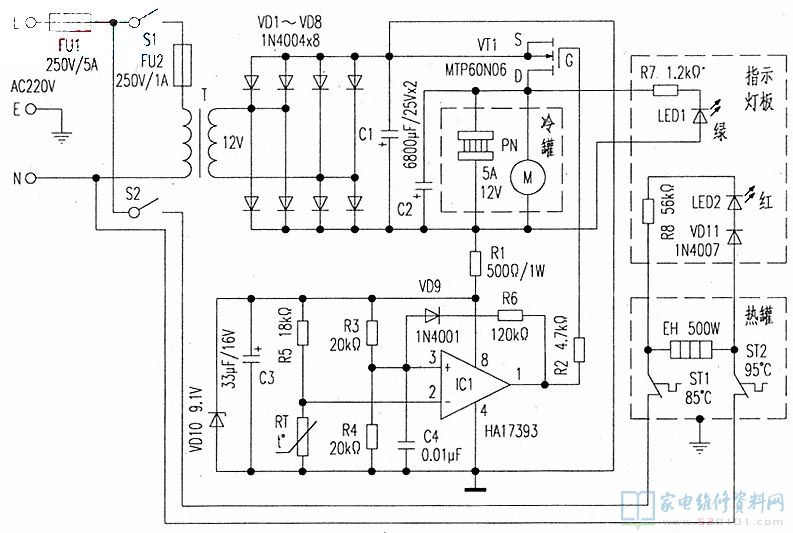

一、電路基本原理

1．制冷電路 S1為制冷電路電源總開關。閉合S1。220V電壓經保險絲管Fu1、Fu2加至環形變壓器T初中級。次級線圈導出12V交流電流．經二極管VD1～VD8橋式整流、電容器C1過濾，導出12V直流電壓做為制冷片PN、風扁M制冷時工作中開關電源。與此同時由電阻器R1、二極管VD10、電容器C3構成穩壓管電路．導出9.1V平穩的直流電壓做為溫控檢驗電路工作中開關電源。
由雙電壓跟隨器IC1(HA17393，電路中僅用了一個電壓比較器)及具備負溫度系數的溫度傳感器RT等外部元器件構成溫度測量電路。在其中，9.1V工作電壓經電阻器R3、R4分壓后加至IC1積分電路鍵入端③腳做為參照工作電壓。由電阻器R5、溫度傳感器RT分壓后加至IC1正相反鍵入端②腳做為數據信號工作電壓。溫度傳感器RT緊貼在冷罐的表面，用于檢驗冷罐的溫度。當冷罐里涼水溫度升高到15℃時。RT電阻值降低，則IC1②腳工作電壓小于③腳工作電壓，導出端①腳輸出高電平，該高電平經電阻器R2加至場效管VT1的G極。VT1關斷，12V直流電壓經VT1的D極加至冷罐。這時，12V直流電壓經電容器C2再度過濾(目地是減少直流電壓諧波失真指數)，制冷片PN得電制冷，風機M運行為制冷排熱。與此同時制冷顯示燈LED1亮(綠光)，標示立式飲水機處在制冷情況。
當冷罐溫度降低到5℃以內時，溫度傳感器RT電阻值隨著上升．IC1②腳電壓跟隨升高，當高過③腳工作電壓時，①腳導出低電頻，VT1截至，PN、M與此同時跳停而終止制冷，LED1滅掉。標示立式飲水機處在隔熱保溫(冷)情況。當食用涼水全自動補人冷水或溫度當然回暖到15℃時，制冷電路全自動進到制冷，反復以上制冷全過程，使溫度維持在5℃～15℃中間。由二極管VD9、電阻器R6構成制冷鉗位電路，確保制冷電路隔熱保溫時不至于經常運行制冷。
2．加熱電路 S2是加熱電路的電源總開關。閉合S2,220V電壓經保險絲管Fu1,與加熱溫度控制器ST1、加熱管EH、防空燒溫度控制器ST2構成加熱電路。EH得電對熱罐的水開展加熱，與此同時加熱顯示燈LED2亮(彩光)。當溫度上升到溫度控制器sT1限制姿勢溫度(96℃)時，sT1接觸點全自動斷掉，EH終止加熱，LED2滅掉，立式飲水機進到隔熱保溫情況。當食用開水全自動補入冷水或關閉電源當然減溫到溫度控制器sT1最低值姿勢溫度(80℃)時，sT1接觸點全自動閉合，EH再作新一輪加熱，使熱罐溫度維持在80℃～96℃中間。
ST2起沒有水防空燒維護功效。當熱罐沒有水而誤閉合加熱電源開關S2時，加熱管馬上造成高溫，強制性ST2接觸點快速斷掉，斷開加熱管開關電源．避免燒毀加熱管或安全事故產生。ST2非全自動校準型，姿勢后需手動式校準，不然加熱電路不容易接入。

二、故障檢修

[例1]閉合S1，制冷顯示燈LED1沒亮，不制冷。
剖析維修：依據故障狀況剖析．多是直流電配電電路或溫控檢驗電路有關元器件毀壞而致。若精確測量C1兩邊12V直流電壓一切正常，則故障產生在R1或RT，一般以RT導線斷裂或溫度測量頭破裂較多見，導致IC1①腳自始至終處在低電頻造成故障。查驗焊牢導線或拆換RT，故障即清除。
[例2]閉合S1，制冷顯示燈LED1亮，但不制冷。
剖析維修：制冷顯示燈LED1亮，表明直流電配電電路及溫控檢驗電路工作中一切正常。不制冷多是制冷片PN穿透引路而致。用萬用表測量PN兩邊一切正常電阻器約2.5Ω，若為無窮，表明制冷片已穿透。用TEC1-12705型、5A、DCl2V制冷片拆換，故障即清除。
[例3]閉合S2，加熱顯示燈LED2沒亮．不加熱。
剖析維修：故障狀況表明電壓未進到加熱電路。通常因經常實際操作S2，加上電加熱營電流量大，造成電源開關接觸點燒蝕不關斷，拆換S2(KCD-1型5A、AC250V)，故障即清除。
[例4]閉合s2，加熱顯示燈LED2亮，但不加熱。
剖析維修：故障狀況表明電壓進到加熱電路。不加熱多是EH燒毀造成的．用萬用表測量EH兩腳電阻器無窮(一切正常電阻器約97Ω)，從而確定EH已燒毀。換用新的加熱管(500w)，故障清除。
