用開關電源插線聯接到待修板環形變壓器B1的原線圈繞阻上

故障狀況：有時候發生顯示出現異常，整體不工作中，全部功能鍵無效。

故障維修：在工作中一切正常時，經查驗操縱電路、電源電壓檢驗電源電路、延時電路等一切正常，隨后將電路板上的昕有連接器作認真仔細，無接觸不良現象狀況，也未發覺線路板及電子器件有脫焊、斷開狀況，故障部位基本相同。在客戶家觀查了很長期．也未看到以上故障再次發生，因此打算采用離線維修電路板的方式。用開關電源插線聯接到待修板環形變壓器B1的原線圈繞阻上，接入開關電源并實際操作功能鍵，這時顯示異常；系統檢測IC1的19腳工作電壓為 3V，猜疑晶振電路X1欠佳。用同規格型號晶振電路拆換后不斷插電觀查．顯示一直很一切正常，故障清除。

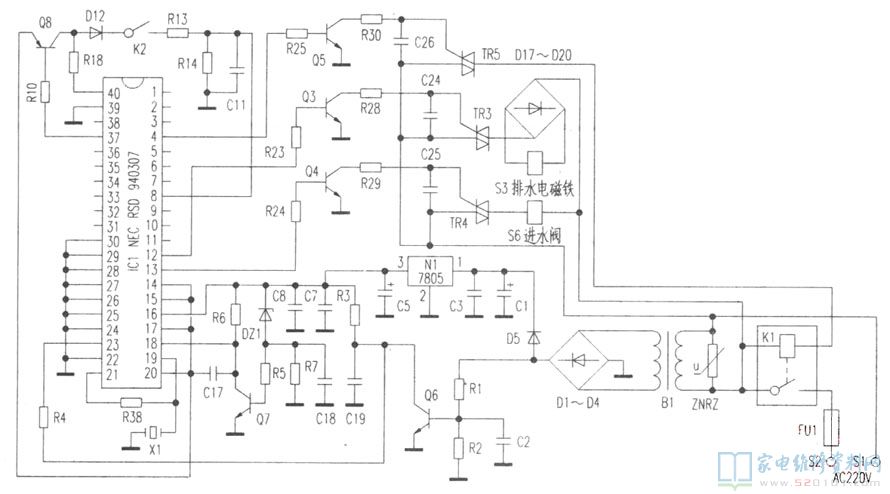

該洗衣機電路圖如下所示：
