故障狀況:不可以滲水
故障維修:插電后按運行鍵,數碼顯示管及發光二極管表明一切正常,表明電路、CPU電源電路早已工作中。用數字萬用表溝通交流250V擋測量水閥上的220V工作電壓為0V,然后測量雙向可控硅TR4 T1極工作電壓為AC220V,G極其DC 1.5V,表明TR4的T1極、G極前面電源電路無故障,分辨是TR4極間引路。關閉電源后焊下TR4測量已短路,換一只同規格型號雙向可控硅后,故障清除。

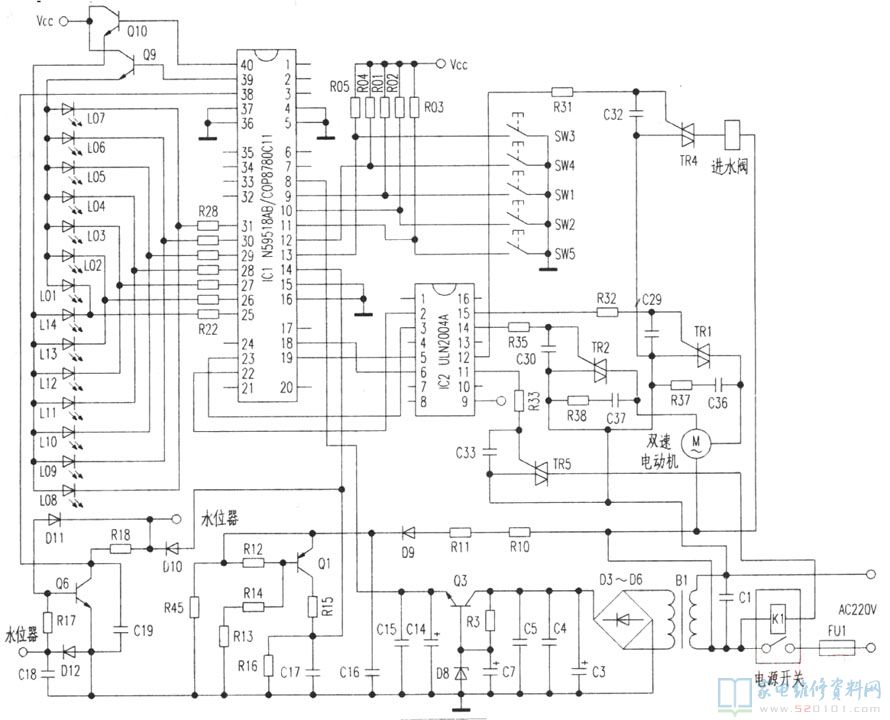

這款洗衣機電路圖如下所示
故障維修:插電后按運行鍵,數碼顯示管及發光二極管表明一切正常,表明電路、CPU電源電路早已工作中。用數字萬用表溝通交流250V擋測量水閥上的220V工作電壓為0V,然后測量雙向可控硅TR4 T1極工作電壓為AC220V,G極其DC 1.5V,表明TR4的T1極、G極前面電源電路無故障,分辨是TR4極間引路。關閉電源后焊下TR4測量已短路,換一只同規格型號雙向可控硅后,故障清除。
這款洗衣機電路圖如下所示
