故障狀況:清洗工作狀況時波輪翻轉一切正常,但正轉有巨大噪聲,且波輪旋轉無力
故障維修:進到清洗過程時,用數字萬用表溝通交流250V擋精確測量雙向可控硅TR1的T2極有中斷220V工作電壓,而TR2的T2極長期性為220V,猜疑TR2有極間穿透短路故障或G極前面有故障而致,改測TR2的G極工作電壓為溝通交流220V,明確TR2極間短路故障。關閉電源完用同尺寸的晶閘管換掉,電機運行一切正常,噪聲消退,故障清除。

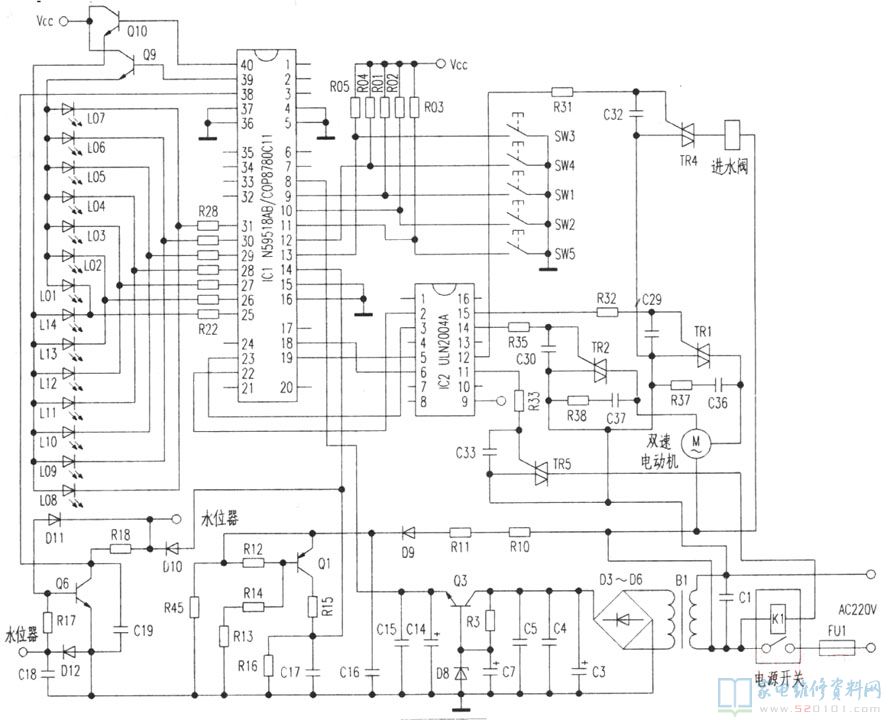

這款洗衣機電路圖如下所示
故障維修:進到清洗過程時,用數字萬用表溝通交流250V擋精確測量雙向可控硅TR1的T2極有中斷220V工作電壓,而TR2的T2極長期性為220V,猜疑TR2有極間穿透短路故障或G極前面有故障而致,改測TR2的G極工作電壓為溝通交流220V,明確TR2極間短路故障。關閉電源完用同尺寸的晶閘管換掉,電機運行一切正常,噪聲消退,故障清除。
這款洗衣機電路圖如下所示
