導電塑料薄膜按鍵SW1—SW5損壞,經查驗發覺控制表明板上的

常見故障狀況：實際操作按鍵無效

常見故障維修：拆下溫控開關，經查驗發覺控制表明板上的導電塑料薄膜按鍵SW1—SW5損壞，有比較嚴重走電，已沒法修補。

因控制表明控制面板上的實際操作控制按鍵是用導電塑料薄膜一次做成，發光二極管也是用貼片式型的封裝形式。因此一旦毀壞而不能修補或無法購到時，可考慮到自做。
制做流程和方式：
(1)提前準備一塊敷銅板，把已壞控制表明控制面板的線排拆下，將壞板按序重合在敷銅板上，用簽字筆在敷銅板上畫出該控制板的樣子，隨后摘除不必要一部分。
(2)再量準全部按鍵、發光二極管及精準定位孔的部位，并精準定位后依照該板上的路線用漆相匹配描在敷銅板上，用四fecl3浸蝕成pcb線路板。隨后用手鉆或臺式鉆床給元器件位打孔。
(3)用細柄輕按按鍵和小環形發光二極管在電路板上逐一裝好，隨后焊住拆下的原線排。

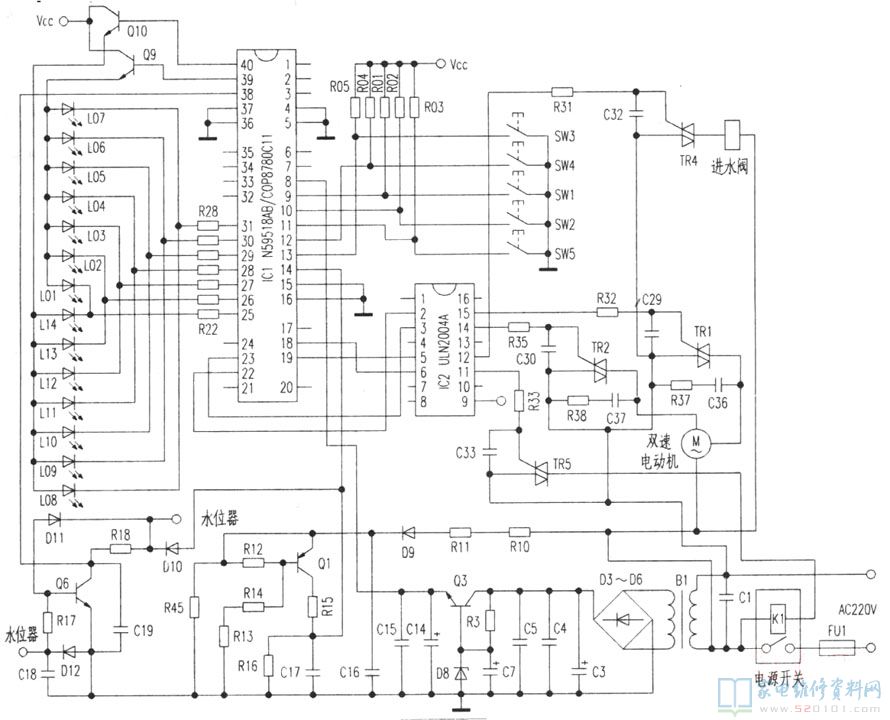

這款洗衣機電路圖如下所示
