洗衣機生產制造一般不給予電路設計圖

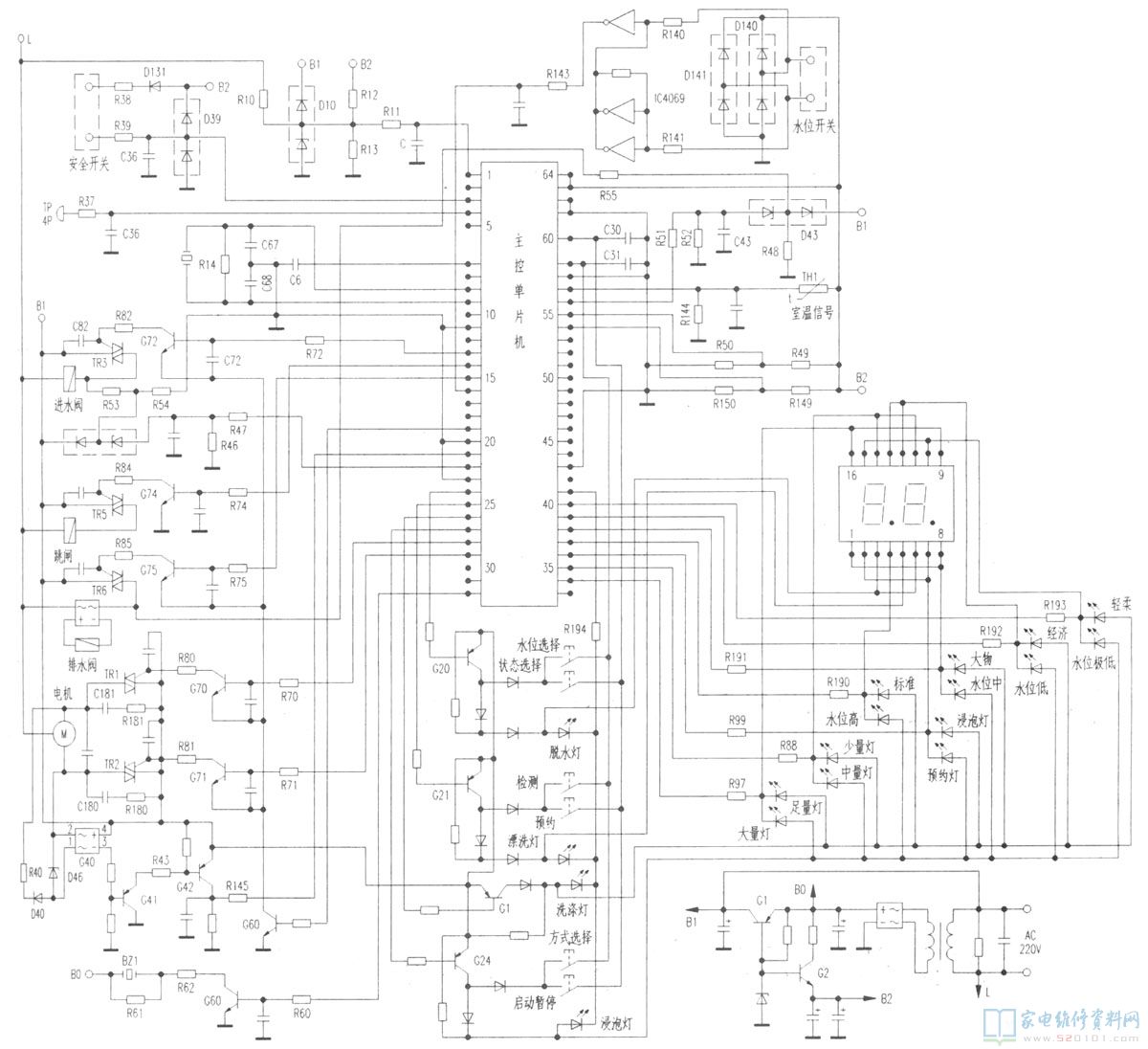

洗衣機生產制造一般不給予電路設計圖，出了常見故障時沒法著手。因而，把這款洗衣機原理圖測繪工程出去(見圖下所顯示)，給予給大伙兒(中國許多知名品牌的洗衣機有這款洗衣機的翻板，如小天鵝洗衣機、海棠花等)。

電路圖講解構造及淺析如下所示(依據硬件配置電源電路的信號，APP的程序編寫)：

全部電源電路是以主板芯片為主導的單片機設計構造。直流穩壓電源為簡易穩壓電源電路，分兩路提供。三極管G1導出送主控芯片可控硅的脈沖電源；三極管G2導出為主板芯片給予Vdd工作中開關電源。
主板芯片管腳作用介紹：①腳是溝通交流同歩信號鍵入端。交流電經R10(200k)和R13(13k)的分壓，D10整流器(交流電流正半周期鉗位到直流穩壓電源B1上，負半周期旁通)，根據電阻器R11(33k)，在①腳底獲得50Hz的正饃饃(脈沖)波型，約為6V的溝通交流同歩信號。經網絡解決獲得可控硅過零開啟的單脈沖(單邊可控硅用正單脈沖考慮，雙重可控硅則常見負單脈沖考慮)。此外R12(33k)和R13(13k)有一個直流電分壓，約1．5V值過小，和溝通交流同歩信號累加(仍視作溝通交流同歩信號)。③腳是保護開關維護信號鍵入端，直流穩壓電源經二極管D131、電阻器R38、保護開關、R39，在①腳底獲得正電位差。首尾相連的雙二極管D39是保護開關鍵入端正負極過壓保護元器件。顯而易見，根據保護開關的合閉情況，就了解稍長期在①腳底沒有正電位差，表明保護開關沒合閉，表明洗衣氣缸蓋沒蓋好，程序流程相對應警報響聲，表明E01警報。在程序運行脫干時，若短期內保護開關發生顫動的合閉狀況，就表明洗衣缸有軸力運行狀況，程序流程相對應解決的對策是再次滲水浸洗，三次漂洗后，仍發生顫動的合閉狀況，程序流程相對應警報響聲，表明E02警報，只能人工控制，把衣服搞定，再次脫干。④腳是TP4P檢測端。⑦、⑧腳是時鐘電路，單片機設計的cpu主頻。13腳是導出滲水命令信號，在13腳底是100Hz正單脈沖(APP內存超頻、整形美容50Hz的溝通交流信號后而獲得，同歩相匹配雙重可控硅特點的I和III象限負單脈沖)，經三極管G72變大，并經開關元件G70連鎖加盟，在可控硅TR3的G極上產生負單脈沖，可控硅關斷，電磁水閥開啟。

與此同時，在可控硅的陽極氧化上并接了交流電過壓保護電源電路。溝通交流信號經R53和R54分壓，翻過二極管D41的門坎，并鉗位到直流穩壓電源B1上。再經過R47、R46的分壓，將正電位差送至22腳底。假如D41是個三極管，那麼這就是一個射極追隨電源電路。事實上的元器件有點像三極管的外觀設計，但這組雙二極管的接線方法是背對背，和這些首尾相連的雙二極管不一樣?？偠灾盘枒斀汚PP內的電壓比較器做過壓時效性整定值，程序流程相對應表明F1并警報聲響或是延遲幾秒后作眺閘解決。但是，一般洗衣機沒有發生過F字的警報。此外，滲水時可控硅TR3關斷，交流電信號工作電壓消退，過壓保護功效臨時無效，滲水完畢時又全自動進行工作中。這時，接在放水閥上的溝通交流過壓保護電源電路起功效，由于不太可能與此同時滲水又排水管道，二者自始至終是翹翹板的關聯。14腳外圍電路的功效同13腳(導出斷電命令信號)。程序流程完畢時，蜂嗚器六長訊啟響。三極管G74變大，可控硅TR5斷掉眺閘電磁線圈，斷開了四路可控硅的交流電。洗衣完畢。15腳外圍電路的功效同13腳(導出排水管道命令信號)，經三極管G75變大，TR6可控硅(兩邊接有R100／C100阻容消化吸收控制回路)關斷，接入二極管溝通交流橋，放水閥電磁線圈獲得直流電源，洗衣機排水管道。與此同時，放水閥的機械設備曲軸斷掉轉速比離合，為洗衣筒高速運轉做好提前準備，便于排凈水時脫干。

一樣，也在可控硅的支道路上并接了交流電過壓保護電源電路。但并不是對比前邊的款式，接在可控硅的陽極氧化上，反而是接進了負荷的上方。溝通交流信號常通，與可控硅的關斷是否不相干。功效仍跟上面一樣，將正電位差送至56腳底，電路元件構成是：R51、R52、D43、R48、R55、C43。16腳是鍵入左右水位傳感器信號，密封性的塑料軟管路往上傳送洗衣主缸的工作壓力，使標準氣壓電源開關姿勢，對地的低電位差產生負單脈沖。經電阻器R140、R141送至IC4069六非門構成的不對稱雙穩態觸發器原理，多少電位差經R143體現到16腳底。二極管D140、D141是左右水位傳感器鍵入端正負極過壓保護元器件。19腳外圍電路的功效是導出連鎖加盟信號，經三極管G70開關元件，連鎖加盟別的四路可控硅電源開關。
21腳是電機過電流保護信號檢驗鍵入電源電路，由于，信號監測點是接進電機電力電容器兩邊。當電源電壓較高時，或是電機負載偏重時，流過電力電容器里的電流量就大(LC串連特性阻抗控制回路中，L是個工作電壓元器件，C是個電流量元器件)，體現在電力電容器兩邊的電流就高。過電流信號根據G40光耦合器內①、②腳二極管側，再經二極管D40、R40單邊半波整流。穩壓二極管。D46是維護G40光耦合器的。光電耦合器的③腳三極管導出側電流量，經三極管G41操縱PNP型三極管G42．電阻器R145把信號送至21腳底。過電流信號被審核后，程序流程作相對應較為解決(信號依然應該是經APP內的電壓比較器做過壓時效性整定值)，終止洗衣，表明F2過電流信號并警報聲響，或是延遲幾秒后作斷電解決。22腳是交流電過壓保護的鍵入端，前邊已詳細介紹。28腳的功效同13腳(導出電機正轉信號)，經三極管G70變大，TR1可控硅關斷(兩邊接有R181／C181阻容消化吸收控制回路)，電機正轉。29腳的功效同13腳(導出電機翻轉信號)，經三極管G71變大，TR2可控硅關斷(兩邊接有R180／C180阻容消化吸收控制回路)，電機翻轉。24-27腳是實際操作命令鍵入和表明信號導出。32腳是輸出響聲信號，經三極管G60變大，推動無源蜂鳴器BZI長鳴。54、55腳是直流電壓鍵入信號，監控直流電壓B1的狀況，電阻器R149、R150分壓后到54腳，電阻R49，R50分壓后到55腳。56腳是交流電過壓保護的鍵入端。57腳是工作溫度鍵入信號，埋在印刷線路板上的溫度控制二極管TH1認知工作溫度的狀況。時節的轉變，電阻器R144兩邊，使57腳的信號工作電壓多少轉變，信號被審核后，程序流程作相對應較為解決。冬天可以適度增加清洗間歇性時間，或是全部清洗時間。
