申星XE78工業用洗衣機選用

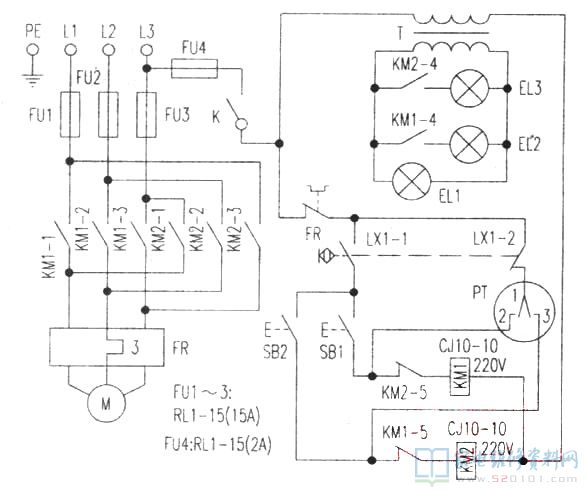

申星XE78工業用洗衣機選用三相電機推動，在酒店、醫院門診等單位應用比較普遍。其電源電路由驅動力電源電路和控制回路兩部份構成，詳見圖下。驅動力主電源電路由380V電源配電。控制回路由220V電源或380V電源配電。保護區線(PE)一定要與全自動洗衣機塑料外殼上維護接線端子排聯接。

一、原理

1．啟動工作中(調節里外桶部位)
全自動洗衣機應用中，有時內筒拿取衣服口與外桶門蓋未兩端對齊，沒法拿取衣服。應用啟動工作方式就可對里外桶取衣口部位開展調節，使二者兩端對齊。因為這時外桶取衣口在打開部位，恰好壓通保護開關，使安全開關開與關接點LX1-1合閉。閉合電源電源開關K接通電源，按住啟動按鍵SB1(正轉)或SB2(反轉)后，220V電壓經直流接觸器KM2—5常閉接點或KM1-5常閉接點至交流接觸器KM1或KM2的電磁線圈。KM1或KM2受電吸合其三對主接點KM1—1、KM1—2、KM1—3或KM2-1、KM2—2、KM2—3接通電動機M受電運行運作，內筒挪動。啟動工作中無論挑選正轉或是反轉，因為這時外密封蓋未蓋緊，實際操作工作人員一定要確保安全，禁止將手伸進桶內。留意觀查內筒部位，調節及時立即松掉啟動按鍵SB1或SB2。

2．持續工作中(清洗)

將被洗衣服物用具和洗潔劑放進內筒并添加清洗自來水后，關掉外密封蓋門。挑選明確清洗時間后，轉動定時器TP旋紐至設置時間部位，這時定時器PT內有一對接點接通。合閉操縱電源電源開關K接通電源，220V電壓經斷路器FU4、電源開關K、熱繼器FR的常閉接點、LX1—2常至定時器接點。定時器內有倆對開與關接點，在內部機械設備或電源電路的操縱下輪番中斷接通，各自完成對電動機正、反轉操縱。當定時器內正轉接點接通時，電源經反轉直流接觸器KM2的常閉協助接點KM2—5至正轉直流接觸器KM1的電磁線圈，KM1線圈受電吸合，其三對主接點KM1—1、KM1—2、KM1-3接通，三相主電源經主接點加至電動機，電動機受電運行運轉對桶內物件清洗。正轉洗滌一定的時間后，定時器內正轉接點先斷掉，使KM1跳停，接著定時器內另一對常閉接點接通，電源經KM1的常閉協助接點KM1-5至KM2的電磁線圈。KM2受電吸合，其三對主接點KM2-1、KM2—2、KM2—3接通，換相后的三相主電源經主接點加至電動機，電動機運行反轉對通內物件清洗。這般反反復復直到按時清洗完畢。
正、反轉直流接觸器KM1、KM2的功效之一是利用三對主接點為電動機M給予380V電源，另一功能是進入在其中任倆對主接點對三相電源開展換相，以完成電動機的轉為轉換。
熱繼電器的作用：當電動機負載工作中的時候會因事情電流量增大而發燙姿勢，其常閉接點FR斷掉，斷開操縱電源，直流接觸器跳停維護電動機。

保護開關的功效：當外桶門蓋關緊后，保護開關LX的常例接點LX1-2合閉后，操縱電源即可經LX1—2加至電動機摔制吲路中。EL1為電源顯示燈；EL2為正轉指示燈；EL3為反轉顯示燈。

二、常見故障維修
1．全自動洗衣機不運行，有汽車繼電器姿勢聲。
最先測三相電源兩色工作電壓均為380V，一切正常；由于以前全自動洗衣機正、反轉均一切正常，因此電源零線火線無問題。關閉電源后測KM1和KM2的三對工作中接觸點兩邊，關斷均一切正常，而測FR接觸點關斷欠佳。用JR16B-2Q/311A型熱繼器拆換后，運行工作中一切正常。
2．全自動洗衣機不運行，也無汽車繼電器姿勢聲。
測二相電源兩色工作電壓一切正常，無汽車繼電器姿勢聲，常見故障存操縱一部分。關閉電源后合上海外國語桶門蓋后測保護開關不關斷，損壞。購買一只KXK-411型電源開關換掉，常見故障清除。
