招財魚牌XQB30

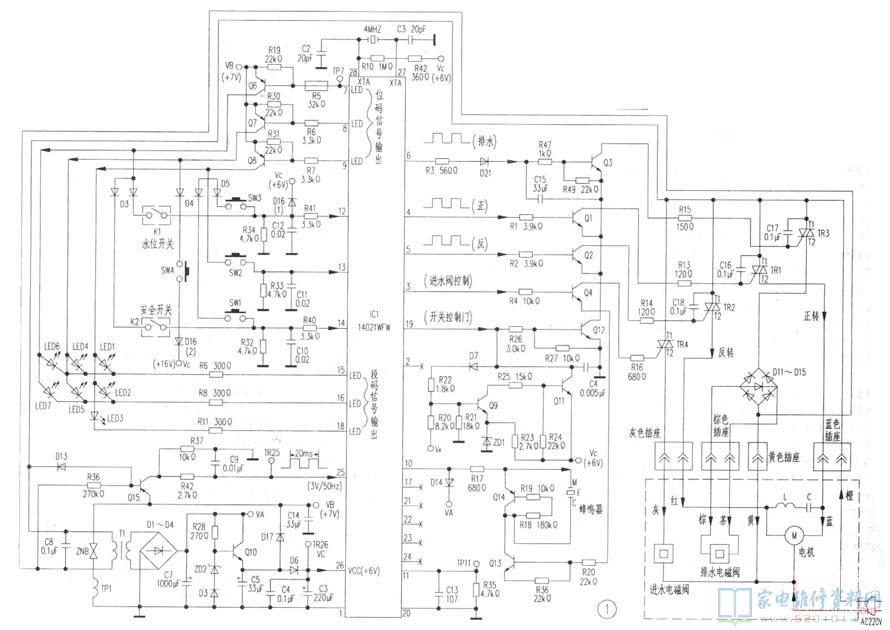

招財魚牌XQB30-11全自動洗衣機以14021WFW微解決控制器為行為主體，并配上TR1～TR4雙重可控硅及Q1～Q15等有關電子器件構成的整體控制系統軟件，其控制板基本原理見圖1。小編在具體檢修中發覺，與該型全自動洗衣機控制系統軟件基本一致的自動洗衣機也有：小天鵝洗衣機XQB38-8、三樂牌XQB30-11、康佳NA-710/711等。文中可作同行業檢修參照。

一、微控制器(14021WFW)電源電路介紹

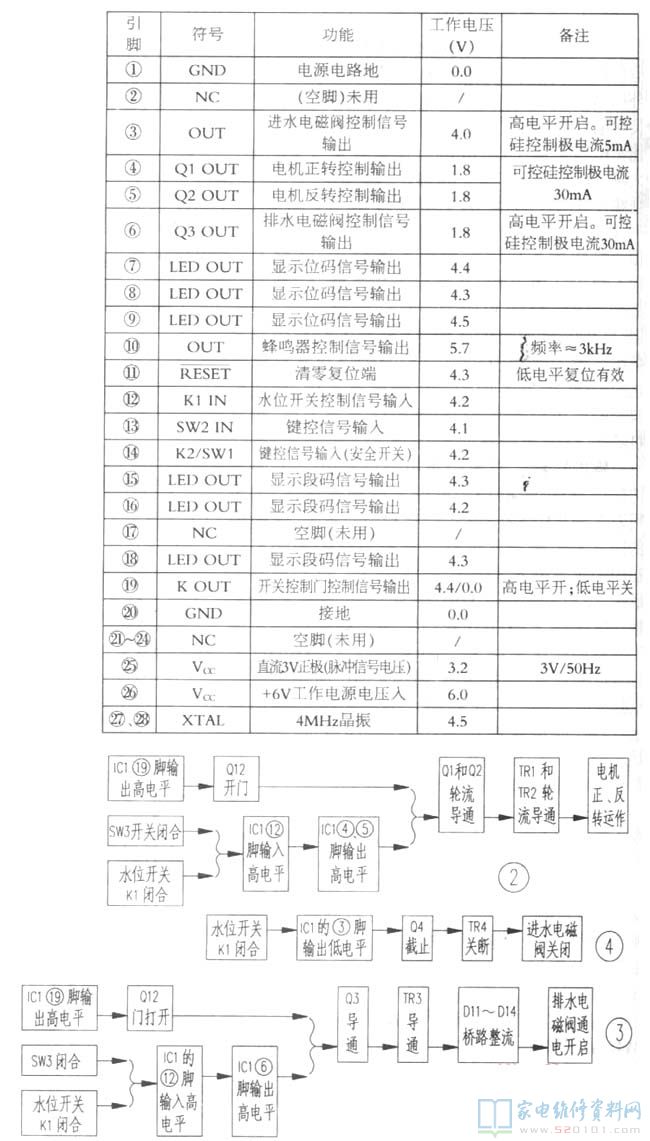

該微控制器選用28腳調心軸承直插封裝形式，各自為6V、3V配電。其管腳作用與好用檢修數據信息見附注。

二、控制系統相關電源電路分析

1．電路 220V溝通交流電壓經環形變壓器T1后從次級線圈輸出約9V的溝通交流電壓，該電壓經過D1～D4和電容器C7構成的橋式整流低通濾波器后，再經過Q10、R28、ZD2、D3等電子器件構成的簡易直流電穩壓電源電路輸出，分兩路：一路經D17整流器后輸出 7V(Vb)，供顯示燈(LED)表明和推動可控硅應用；另一路經二極管D6防護、整流器過濾后輸出 6V(Vc)電壓，送至微控制器Ic1的26腳，做為CPU的工作中開關電源，與此同時送至有關電源電路。在電路中的C3為儲能技術電容器，以防微控制器因一瞬間關閉電源而終斷程序流程。C4為高頻率耦合電容，防止供開關電源受雜訊影響。
電路中，D13與R36串連后構成半波整流電路，跨接線于環形變壓器T1初中級端，將反方向整流器后的電壓加到三極管Q15的基極。經Q15整形美容，再經過R42限幅后，輸出約為3V(50Hz)的脈沖信號電壓加進IC1的25腳，做為雙重可控硅的控制極推動信號。Q10輸出 7V，經D6防護輸出 6V電壓(Vc)加進Q11的發射極上；而Q10整流器穩壓管后的Va電壓加進R20一端，經R20和R21分壓，為Q9給予基極偏置電壓，經Q9和Q11進一步穩壓管后，給予給IC1的19腳約 6V以內的電壓，供電源開關控制邏輯門工作中。
2．脈沖發生器諧振電路IC1⑤、28腳外接4MHz的石英諧振器與C2、C3及IC1內部的邏輯門構成固定的脈沖發生器諧振電路，程程器的一切程序流程將在脈沖發生器的效果下，嚴苛按時鐘頻率和指令周期開展工作中。
3．可控硅控制電源電路 TR1～TR4四個雙重可控硅的控制信號各自來源于微控制器IC1的④、⑤、⑥、③腳，該控制信號各自控制著Q1～Q4的三極管基極。這兒需談及的是Ic1③、④、⑤、⑥腳是不是有信號輸出，要可控于Ic1 12、13、14腳的讀入值(輸入值，即功能鍵是不是接入)。
與此同時，Ic1③、④、⑤、⑥腳輸出信號還需要與Q12電源開關控制門相互配合，使可控硅的控制極有電流量根據(各控制極電流見附注備注)，可控硅才可以關斷。而Q12電源開關控制門又受IC1 19腳是不是有高電平輸出的控制。各種各樣情況下的控制步驟如下所示：
(1)電機正、翻轉控制步驟(見上圖2)；
(2)排水電磁閥控制流程(見上圖3)：
(3)電磁水閥工作內容(見上圖4)。
4．無源蜂鳴器控制電源電路 它由電阻器R17、R18、R19、三極管Q14和壓電陶瓷片構成。在全自動洗衣機的洗衣服全過程完畢前幾十秒左右，蜂鳴器電路開始工作，當IC1⑩腳發生3kHz上下震蕩單脈沖信號時，Q14推動壓電陶瓷片傳出蜂音。
5．標示(LED)表明電源電路 顯示燈為掃描儀表明，即發光二極管時斷時續插電。掃描儀工作頻率為100Hz，因此給人的感官是持續性的。Ic1的⑦、⑧、⑨腳為位碼信號輸出端；15、16、18腳為段碼信號輸出端。僅有“段碼”和“位碼”輸出信號有規律性地相互配合時，才可以使發光二極管有信號(即閃光)。要確保二極管閃光，除以上輸出信號一切正常外，還應使Ic1 12、13、14腳中至少有一個腳為高電平，即sw1、sw2、sw3電源開關中最少有一個是按住(接入)情況。
6．鍵掃描儀鍵入信號電源電路 CPU的12、13、14腳外接SW1—SW4和K1、K2電源開關，即12、13、14為鍵掃控制信號鍵入端。“SW1”為工作方式挑選；“SW2”為洗衣服程序流程挑選；“SW3”為運行／暫停鍵；“SW4”為流水選擇鍵。K1、K2各自為“水位線”和“安全性”電源開關。

7．CPU的校準與清零電源電路 CPU 11腳為校準清零端。當接入電原時，CPU從11腳根據：R35和C13校準，將IC1內的存儲器清零，并將各標示放置初始值。

三、常見問題維修案例

【例1】別的作用一切正常，但滲水不僅(關不住滲水)
剖析檢修：依據常見故障狀況剖析，得知開關電源和CPU均應無問題。立即拆卸查驗Ic1③腳外部至電磁水閥中間的控制電路和電子器件。測Q4集電結電壓，有高低電頻轉變，表明有水閥關閉信號輸出，因此關鍵檢驗易毀壞的可控硅TR4；測TR4的T1、T2兩方面中間的阻值為0Ω，表明TR4已穿透短路故障，進而使控制作用無效，導致電磁水閥自始至終處在打開情況。拆換同規格型號可控硅后，滲水控制恢復過來。
【例2】各類表明均一切正常，但電機不轉
剖析檢修：先查驗電機和啟動電容均內未見異常。然后查驗與綠線相對性應的電源插座并重新處理從后面插牢調試無實際效果。查電腦上控制板并檢驗IC1④、⑤腳有高、低電頻變換輸出，這表明Ic1 12腳有高電平鍵入。剩余的僅有Q1、Q22個控制管和TR1、TR2二只可控硅，但充分考慮電機不轉常見故障，一般情形下，與此同時毀壞二只控制三極管或兩只可控硅的概率極其罕見，來看僅有電源開關控制邏輯門電子器件發現異常時，才可以立即危害到電機的旋轉。測Ic1 19腳有高電平輸出，表明CPU無異常。查IC1 19腳外部電子器件；結果測出Q12的c—e極已引路(等同于斷掉了Q1、Q2發射極到地的通道，因此Q1、Q2自始至終處在不可以關斷情況，當然各可控硅也就沒法關斷)，造成電機不轉。拆換Q12后調試，電機恢復過來運行。
【例3】滲水、清洗一切正常，但不可以排水管道
剖析維修：滲水、清洗一切正常，表明開關電源和微控制器均無異常。常見故障大概應在IC1⑥腳外的放水閥控制電源電路一部分。先檢驗排水電磁閥有關數據信息一切正常。進一步查驗棕、茶褐色線相對性應的粽色電源插座未出現異常。因此在排水管道情況下測IC1⑥腳電壓約為0．9V一切正常；測Q3各出腳間正反面向電阻器符合規定。測TR3已關斷，并有AC220V電壓加至D11～D15整流管，進一步精確測量輸出端發覺無直流電電壓輸出，來看恰好是因為整流管毀壞而造成放水閥不吸合而不排水管道。拆換整流管后，排水管道恢復過來。
