全自動干手器電源電路原理

全自動干手器是依據紅外磁感應原理設計方案的，雖然類型型號規格許多．但工作中原理基本一致。其使用方便便捷，免觸碰，可避免病原菌、病毒感染互相污染。廣泛運用于酒店賓館、飛機場地鐵站、運動場館、食品加工廠和醫療服務企業等公共場合的衛生間及其眾多老百姓家中中。文中簡略詳細介紹其原理及常見故障維修，僅供參考。

一、整體工作中原理

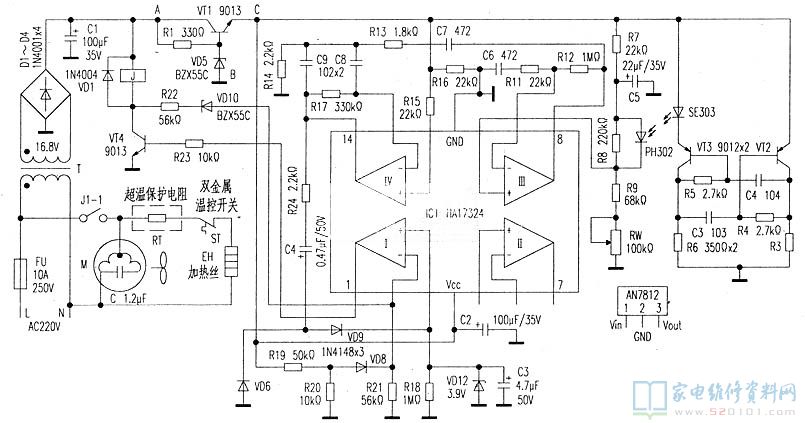

該型自動式干手器電源電路原理如圖下所顯示，電源電路關鍵由電路、控制回路、烘手電源電路構成。

VT3,VT2組成多諧振蕩器，為SE3給予調配的數據信號，當人手處在水龍頭下邊時，PH3接受到SE303傳出的數據信號，通過IC1-3,IC1-4變大，操縱IC1-1,IC1-1以及外部的電阻電容二極管做為延遲電壓比較器，可以在人手離去延遲關掉水龍頭。水龍頭的敏感度尺寸可以經過調整RW得到。IC1可以應用LM324替代。
