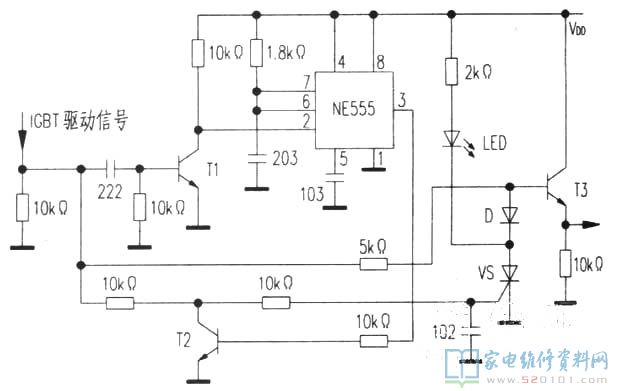

在電滋爐的檢修中，IGBT管毀壞較為普遍，但拆換了IGBT管后，要是沒有保障機制，難以確保調試時IGBT管不被再度毀壞。本設備可以在檢修中，根據連接維護，避免二次燒毀IGBT管。其電源電路如下圖所示。
原理：IGBT管的驅動信號，一路經T1倒相，觸發NE555延遲，③腳導出高電平使T2飽和狀態導通，不觸發可控硅VS。如驅動信號占空比過長，在NE555延遲值后仍然維持高電平，因為③腳變低電頻，T2截至，驅動信號觸發可控硅VS導通，根據二極管D，把射隨器T3的基極電位差降低，射隨終止導出。假如驅動信號一切正常，則驅動信號立即根據5k電阻器，經T3射隨導出。

發光二極管LED，一方面起維護標示功效，另一方面，一旦可控硅VS觸發，可根據LED保持VS的導通情況。

驅動單脈沖的上沿，經T1、NE555，到T2導通，必須一定的時間，為避免這一瞬間驅動信號立即觸發可控硅導通，可控硅觸發極并接電容器，以防止誤觸發。
電滋爐輸出功率20-30kHz;導出的波形pwm占空比也不一定維持50％，因此NE555⑥、⑦腳的RC值，一切正常的電滋爐IGBT管較大很有可能的驅動占空比來選值。
元器件挑選：T1-T3可以用9014；可控硅用單邊1A/400V，別的元器件沒特別要求。
不一樣電滋爐驅動一部分電源電路采用的工作電壓各有不同。NE555抗壓16V(本設備采用15V)，開關電源處接(圖內開關電源一部分略)。
實際布線不贅述。把鍵入、導出接上后，不必忘記了電線接頭。
注：假如加溫線盤有匝間短路故障，本設備就維護不到了。
