家中用漏電斷路器(漏電保護器)略微加上了一些元件

在電磁爐的檢修中，IGBT管毀壞比較普遍。但有檢修者在都還沒查清常見故障原因時，便盲目跟風拆換IGBT管，而導致IGBT再度毀壞。有一些檢修者為了避免啟動一瞬間損壞IGBT管。將電磁爐的鍵入端串連電燈泡后開展檢測，但那樣做將使電磁爐沒法進到一切正常工作中(加溫)情況。

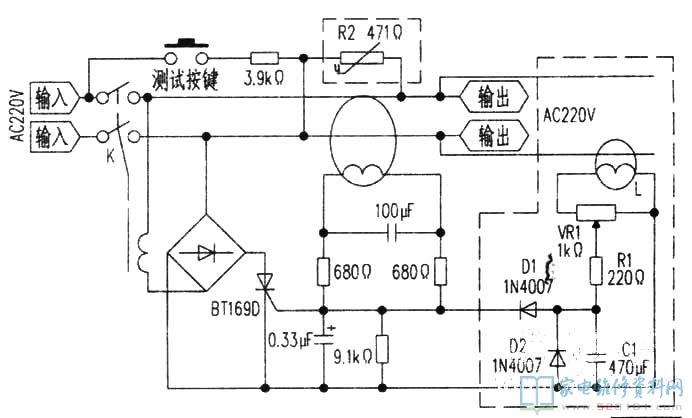

小編運用常見的家中用漏電斷路器(漏電保護器)略微加上了一些元件，制做了一種檢修電磁爐用的帶漏電保護器的過流保護器，進而防止了在有一些電磁爐檢修操作過程中由于過電流而損壞IGBT管的狀況。該保護裝置具備過流保護姿勢時間快的優勢。其電源電路如圖下所顯示。斜線地區為所加上的元件。

漏電保護器一部分基本原理文中不做剖析。下邊具體說一下加上的過流保護電路圖講解：當負荷電流量在通常情況下(即在負荷電流量容許的范疇內)，互感器L次級繞組的電壓經VR1分壓后，達不上二極管D1的通斷標準，故D1截至、晶閘管截至，該保護裝置不姿勢，保護裝置導出端有沒問題的電壓導出。
當負荷電流量過大，互感器L次級繞組的電壓上升，該電壓數據信號經VR1分壓后，根據R1和D1驅使控硅關斷，并使其汽車繼電器姿勢，電源總開關K斷電，維護了后續的電氣設備。
維護電流量起控點根據調整VR1來明確，可以在導出線接2100W家庭用電鍋，將當中的檔位電源開關所有開啟，調整VR1使其恰好進到過流保護才行。圖內所加的氧化鋅壓敏電阻R2起電力網電壓過電壓保護功效。
元件挑選：互感器L可選擇電磁爐專用型互感器，將其初初級線圈所有拆卸；隨后，次級繞組用φ0．08mm的絲包線繞至300圈，初中級用原先漏電斷路器內部的一路主線任務立即越過就可以(即四分之一圈)。別的元件圖上已標明。
