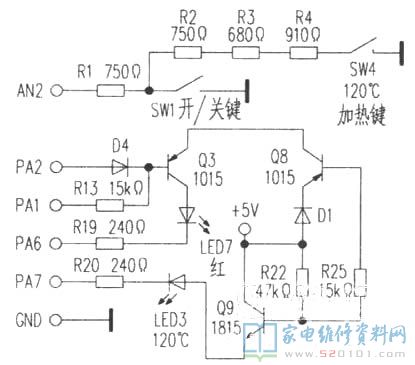

因此，為有利于電路分析與檢修，筆者畫出該灶按鍵顯示電源電路中有關的整體電源電路，僅供參考。

在電磁灶一切正常狀況下，按下SW1開重要時，數據信號根據R1送往MCU的溫度測量的AN2⑥腳，MCU得啟動數據信號，便命令PA6 16腳由原待機狀態下的高電平變換為低電平，因此 5V經R22及R25至Q8基極得偏置電壓，經變大后集電結電流量送往Q3發射極。此外，PA1端一樣變換為低電平，經R13至Q3基極得偏置電壓而關斷，LED7(指示燈)得電照亮，表明電磁灶處在準備工作。若不按下加溫各鍵，約5秒左右后MCU會全自動命令PA6重回高電平而關燈。這兒僅以按下120℃的SW4鍵為例子，其經R4、R3、R2及R1至AN2端120℃的信息內容，由MCU命令PA7端為低電平， 5V工作電壓經R22使Q9基極得偏置電壓，因此120℃的LED3加溫顯示燈被照亮，進而電磁灶進到一切正常的烹飪程序流程。根據以上電路分析，問題可能是AN2或PA6端存有著接觸不良現象而致，雖然各管腳所檢驗的工作電壓值是常規的。
