自做檢修用開關電源排插的維護檢修方式

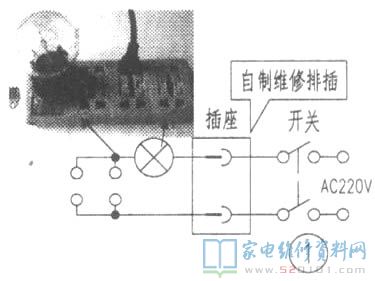

我們?cè)谌粘５碾娮虪t故障檢修中，燒IGBT管的狀況經常出現產生，其具體表現是開關電源保險絲管呈黑焦?fàn)畋懒选Ｔ跈z修實踐活動中為保證安全，小編選用了一種自做檢修用開關電源排插的維護檢修方式(如下圖1所顯示)。

其應用流程如下所示：

1．換掉新的IGBT管和開關電源熔斷絲，并斷掉加溫線盤的一端管腳。
2．將電磁灶的電源線插頭插在自做檢修排插上，隨后插電實驗，這時若自做排插上的300W燈泡沒亮，則表明全橋整流器塊和髙壓耦合電容等構成的髙壓電源電路一切正常；若燈泡照亮，則表明也有擊穿或走電元器件，這時應主要查驗拆換全橋整流器塊或髙壓耦合電容等，直到插電時燈泡沒亮才行。
3．將斷掉的加溫線盤管腳接上后。再插電實驗，若燈泡仍照亮，則表明IGBT管有流故障，其故障緣故一是IGBT管本身欠佳，二是IGBT管的光耦電路有故障，使IGBT管處在長期的飽和狀態關斷情況，這時務必快速斷開開關電源，開展深層次查驗。不然即使有串連燈泡維護，時間一長也非常容易擊穿IGBT管，這時若自做排插上的燈泡沒亮，則表明髙壓配電和IGBT管導出電源電路基本上一切正常。
4．扣上灶蓋，放上鐵制鍋身，插電開展加溫實驗，這時自做排插上的燈泡有周期性的閃耀，則表明電磁灶早已修補；若燈泡長亮(無論色度怎樣)或沒亮，則表明整體電源電路中仍有故障，應進一步檢修，直到通電加熱器時燈泡閃耀才行。
5．以上檢修一切正常后除掉自做檢修排插，將電滋爐電源線插頭插入市網電源插頭，就可以安全性應用。
檢修案例1：一臺三星CZ-20電磁灶插電后標示燈不閃。

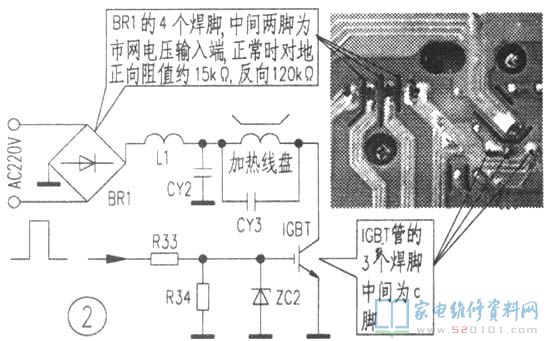

最先用萬用電表的電阻攔檢驗電磁灶的電源線插頭兩方面間的阻值為∞(無窮。一切正常時應該有好幾百K電阻值)，表明機內開關電源熔斷絲已引路。拆殼后立即查驗IGBT管的管腳電阻值(如下圖2所顯示)，結果其c極對地正反面向電阻值均為零(一切正常時正方向約14K，反方向約160K)，將其拆下來后，再檢驗全橋整流器塊的管腳電阻值，內未見異常。但拆換開關電源熔斷絲后(這時暫不安裝新的IGBT管)插電實驗，燈泡光亮，表明全橋整流器塊有軟擊穿故障，將其拆換后，燈泡沒亮，再換掉新的IGBT管插電檢測，燈泡沒亮，扣上灶蓋加鍋檢測，燈泡閃耀，故障完全清除。

檢修案例2：一臺君牌XT-20電磁灶插電后標示燈不閃。

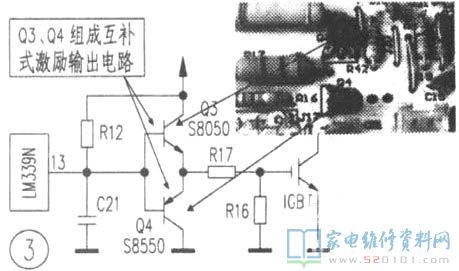

經查驗，IGBT管和全橋整流器塊均已擊穿毀壞，將其拆換后根據自做檢修排插檢測，燈泡沒亮，但在加鍋后檢測，燈泡或是沒亮，且不加溫，因此表明機內電路也有故障。再進一步查驗，最后是光耦電路中的Q4(S8550)擊穿毀壞(如下圖3所顯示)，將其拆換后插電檢測，燈泡閃耀，故障完全清除。

檢修案例3：一臺賽格蘭SGL-18電磁灶插電后標示燈不閃。
經查驗，僅IGBT管擊穿毀壞，拆換后根據自做檢修排插檢測，燈泡照亮，斷掉加溫線盤后插電檢測，燈泡沒亮，再接入加溫線盤并斷掉ICBT管柵壓電源電路后，插電檢測，燈泡沒亮。因此表明IGBT管的光耦電路有故障，但經查驗，Q5(S8050)、Q6(S8550)等均一切正常，故猜疑LM339N欠佳或毀壞，將其拆換后故障完全清除。
留意：本例故障檢修時，若不選用保障措施，插電后IGBT管將再度被擊穿毀壞。
