galanzC18B

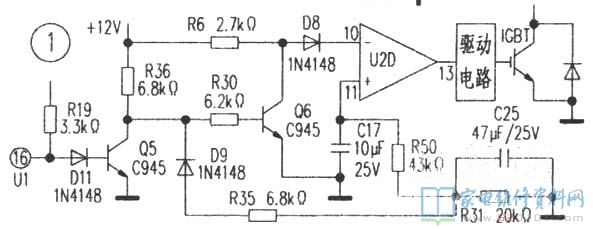

故障維修：最先應查驗開/待機控制回路和相關維護電源電路(相關原理圖見圖1)。

為保證電磁爐工作中一切正常，能開機加溫，各相關維護電源電路不可姿勢。核查各相關維護電源電路均沒有姿勢。因此，故障范疇變小至主控芯片中間微處理器U1及外圍電路中。中央微處理器一般不容易毀壞，故先從外圍電路細查。開機情況下．先測U1 16腳低電頻，一切正常。這時三極管Q5應截至，測Q5的c極工作電壓僅有2V，異常。猜疑三極管Q5 c、e極問短路故障穿透，造成三極管Q6沒法飽和狀態關斷；場效應管U2D正相反鍵入端⑩腳脈沖信號高過同相鍵入端11腳脈沖信號，導出端13腳輸出為低電頻“0”V，輸出功率部件IGBT因無促進數據信號而關閉(沒法工作中)，故電磁爐沒法加溫。拆換三極管Q5后，故障清除。
