galanzC18B

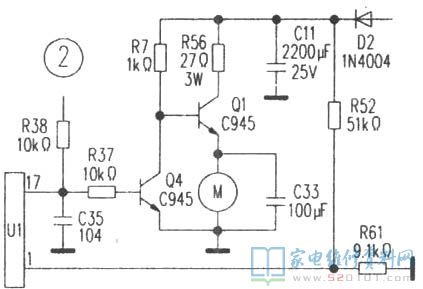

故障維修：遇此故障要馬上斷開開關電源。風扇適用于將電磁爐工作中時內部發熱量立即排出來以維護設備。風扇電機不轉動先查驗風扇推動控制回路，見圖2。

該電源電路一切正常業務時，中間微控制器u1 17腳開機后導出低電平，三極管Q4截至、Q1飽和狀態關斷風扇電機運行運轉。評測u1 17腳低電平一切正常；三極管Q4截至，其c極高電平也一切正常。但Q1 e極無工作電壓，其c極一切正常。故判斷Q1毀壞。用同樣型號的三極管拆換后，風扇運轉修復，敞障清除。此外，假如電容器C33毀壞也會導致風扇無法啟動運轉。
