海爾熱水器常見故障維修

常見故障狀況：小編接修一臺海爾熱水器，客戶反映在應用全過程中發生“E2”標示，操作面板上的功能鍵所有無效，不可以正常的應用。

常見故障維修：開啟側邊外殼，由此可見操縱電路板，其電氣原理圖如下圖1所顯示。

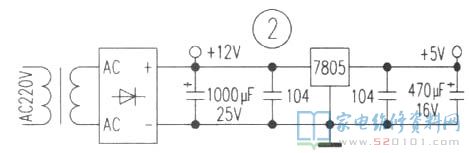

發現控制板被所有用膠固封在一個外殼里，目地是為了避免水蒸汽的腐蝕。形象化發現有兩個電解法電容(見圖2)頂端早已起包，進而斷開了電熱水器的220V開關電源。再度插電，可以進到一切正常的工作中狀，。但過不上數分鐘，又會發生"E2”的常見故障編碼標示，電熱水器依然不可以應用。剖析后分辨這兩個電容走電(容積減少)，使直流電源中的諧波失真增加，工作電壓減少，導致控制板不可以正常的工作中(控制板開關電源配電一部分見圖2)，12V直流電源給汽車繼電器配電， 5V開關電源給電腦控制集成ic配電。

拆下來控制板，一開始想從正臉把膠去除，將電路板徹底取下，但在實際操作中發現電路板的底端也是有一層膠，徹底取下有非常大難度系數。假如從2個電解法電容安裝部位的塑料殼后邊挖開，相對性會非常容易些。因此就在塑料殼身后挖開2個部位。外露電路板反面的電容管腳焊層，在正臉僅僅挖開2個電容周邊的膠，將電容卸下來，發現電容的底端也是有鋰電池電解液排出的印痕，用全新升級同規格型號電解法電容拆換，并在電容周邊及反面挖開的一部分用硅膠密封后，插電，電熱水器運作一切正常，常見故障清除。
