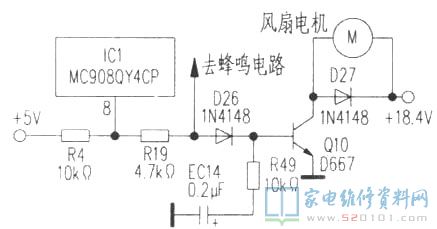

小編接修一臺美的MC-EF197電滋爐無源蜂鳴器傳出“嘟嘟嘟嘟”聲,隨后自動開關機,拆卸設備,核查不轉,機內發熱量排出不來導致升溫過高,維護電源電路姿勢而致。有關電源電路如下圖所示,電磁灶插電后,單片機設計IC1⑧腳導出高電平,經R19、D26加至推動管Q10(D667)的b極而導通, 18.4V開關電源、風扇電機M與Q10組成控制回路,風扇電機運行。待機后,IC1⑧腳再次導出1分鐘高電平后變成0V,Q10截至,風扇電機轉停。維修時,為防止出現意外毀壞,最先卸掉加溫電磁線圈后插電,精確測量 18.4V工作電壓一切正常,再精確測量Q10的b極對地工作電壓0V,一切正常時 0.8V,從而分辨光耦電路有故障。關閉電源后各自查驗該一部分R4、Q10等元器件,發覺R19電阻值無窮(一切正常電阻值4.7k)導致Q10不導通造成上述故障。拆換R19后,插電調試,電磁灶加溫一切正常.故障清除。
