豆?jié){機添加適量的水后,連接開關電源,輕按作用選擇鍵

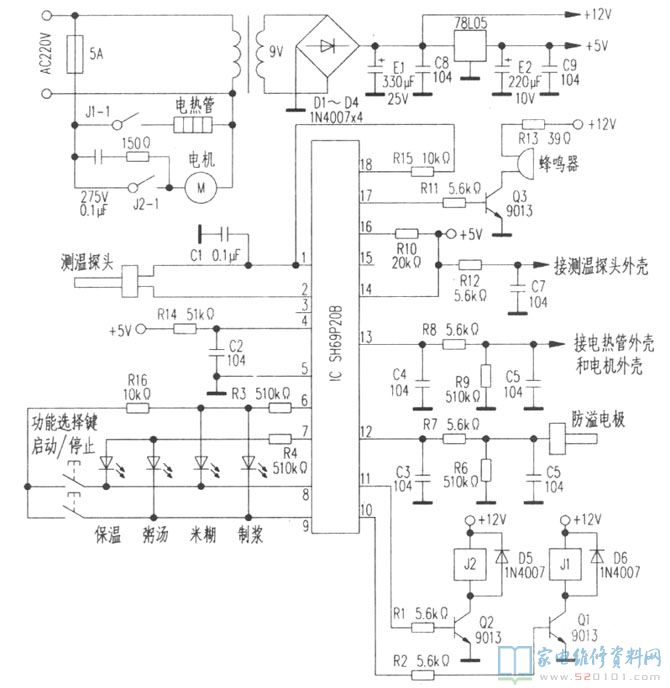

小編接修一臺紅牌豆?jié){機，按要求放進少量的大豆或配料，并添加適量的水后，連接開關電源，輕按作用選擇鍵，不論是挑選造紙、嬰兒米糊、粥湯，再輕按運行/終止鍵，無源蜂鳴器一直傳出嘟……嘟……警報聲，而不工作中不加熱。因?yàn)樵撛O(shè)備任意未配原理圖，為方便闡述常見故障緣故，依據實體制作了豆?jié){機電源電路如下圖，供相關維修人員參照。

查看該豆?jié){機的使用手冊，制做豆槳、嬰兒米糊、粥湯除開配料不一樣和制做粥湯不用改裝濾網外，其工作中全過程基本一致，即：加熱至85℃→拌和→加熱→攪拌→熬煮、拌和，全部運行全過程約為23分鐘。測 12V、 5V工作中電壓一切正常，從電源電路上剖析，不加熱表明加熱管未插電，J1-1未接通，評測IC⑩腳為低電頻0V，Q1處在截至情況，汽車?yán)^電器J1電磁線圈因無電流量根據，其開與關觸點J1-1未接通。再進一步剖析電源電路發覺 5V開關電源根據R2、測溫探頭外殼和水后與加熱管外殼和電動機外殼接入，再通過R8加至Ic 13腳，使其為高電平，IC分辨機內存水，才可以正常的工作中，假如Ic 13腳為低電頻，IC分辨機內沒有水回絕加熱，并根據IC 17腳導出數據信號，無源蜂鳴器警報，避免傷亡事故。

假如R12、R12至測溫探頭外殼的連線、加熱管外殼和電動機外殼壘R8的連線及其R8等任一處短路，均會造成Ic 13腳為低電頻，使IC錯判為機身沒有水，引起只警報不加熱。依照這一構思，在豆?jié){機添加適量的水的情形下，測Ic 13腳對地工作電壓，果真為0V，再查驗R12一切正常，測R12與測溫探頭外殼堵塞，經認真仔細，發覺R12到測溫探頭外殼之聞的連線未與測溫探頭外殼靠譜觸碰，將其接牢后常見故障清除。
