IGBT管和橋電子整流器損壞的緣故

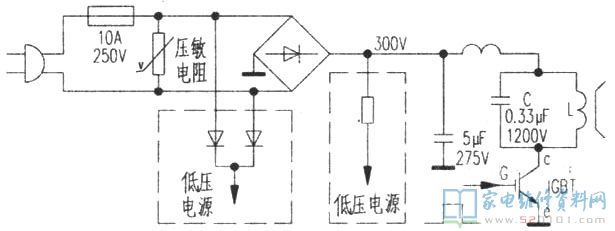

電磁爐灶在運用時，每每將電源插頭插進電源插頭接入電壓時，其高壓電路就馬上插電，如下圖所示。恰好是這類送電方法，非常容易導致接燈線電源插頭常常因接觸不良現象點火，進而橋整流器塊或IGBT管擊穿損壞。

在電磁爐中，高壓電路關鍵是為IGBT管配電，IGBT管是工作中在電源開關情況，其負荷主要是LC并聯諧振控制回路。而一樣工作中于按鈕情況的彩色電視中的行掃描儀管卻沒有那樣的問題，這是由于一方面在彩色電視中提供行場效管的集電結高壓是由直流穩壓電源給予，而直流穩壓電源一般都由主電源總開關或二次啟動電路操縱，因而，未找到電源插頭接燈線欠佳所導致加在行管上的高壓時斷時續狀況。
另一方面在彩色電視中，行場效管的較大容許反峰工作電壓一般不超過1500Vp-p，但導致它擊穿的緣故普遍是行逆程電容器無效、變值使行逆程反峰上升或者電源開關操縱數據信號鼓勵不夠。為避免這一點，在一些高端彩色電視中常會設定有行反峰過高維護電路(或X射線保護電路)，一旦行逆程反峰超出規定值，維護電路便會馬上姿勢，并實行二次待機作用，斷開加進行場效管集電結的高工作標準電壓，進而不但合理地維護了行場效管，也發揮了維護整體電路的功效。
而在電磁爐中，盡管IGBT管的反方向擊穿工作電壓一般在1200V以上，可是，一旦因電源插頭接觸不良現象點火或LC控制回路中的震蕩電容器欠佳或無效，便會在IGBT管的C極激發極高的反峰單脈沖，這時，雖然根據抽樣電路及L339N(四電壓比較器)可以自動調節PWM調寬單脈沖的占與空比，卻因反映不快速而起不上維護功效，進而IGBT管遭受擊穿損壞，從而連同整流管甚至串聯諧振電容器一起損壞。其保障作用不可以立即起的作用的首要因素便是未能像彩色電視那般立即斷開高壓配電開關電源，這與電力網安全事故或災難的救治時，最先斷開開關電源的第一基本準則都不相符合。盡管在電磁爐中安裝有10A/250V(或15A/250V)開關電源熔斷絲，但在開關電源熔斷絲燒壞時，IGBT管或橋電子整流器早就擊穿損壞，那樣的維護不是健全的。

對于此事，本小編有一些兒點建議與閱讀者共同探討：

1、對電磁爐現階段保障措施加以改進
提議采用含有超過10A電源開關的高品質插排做為電磁爐專用型插排，在運用時待電磁爐電源插頭插好后，再接入插排上的電源開關，使電磁爐接入開關電源。當電磁爐用畢并關掉電磁爐上的電源總開關后，再關掉插排上的電源開關，最終拔下電源插頭，以防止電源插頭帶電插拔損壞TGBT管。

2、更改電磁爐內配電方法

(1)更改電磁爐低電壓供開關電源的配電方法，即低電壓開關電源不通過300V高壓給予。在彩色電視中，一直先有低電壓，后造成高壓，那樣相對性較為安全性，維護電路姿勢也可以立即合理。
(2)提議在IGBT管發射極串連一只迅速融斷功率電阻。

3、導致IGBT管損壞的別的緣故

因為IGBT管相橋電子整流器損壞率最大，且花費也最大，因此是電磁爐常見故障維修的頭等大事。但IGBT管和橋電子整流器損壞的緣故除電源插頭接觸不良現象點火外，也有別的好多個關鍵緣故：
(1)、LC并接控制回路中的震蕩電容器(普遍型號規格有0.33uF/1200V或0.27uF/1200V等)欠佳、無效或變值等。
(2)、PWM單脈沖積分耦合電容欠佳、無效或變值(普遍型號規格有10uF/25V、4.7uF/50V等)，使鼓勵波形pwm占空比更改。
(3)、300V高壓耦合電容(普遍型號規格有5uF/275V)走電。

因而，在IGBT管和橋整流器擊穿的常見故障修復中，留意查驗以上3個電容器是不是一切正常是很重要的，也是留意差別IGBT管和橋電子整流器擊穿損壞緣故的一個關鍵根據。若查驗時以上3個電容器一切正常(必需時可拆換有疑問的電容器來分辨)，則一般是電源插頭接觸不良現象而致。
