RS型電汽雙用蒸飯柜選用電加熱方法時,蒸氣自來水

因供電常見故障燒干柜里儲水造成電熱管毀壞是該飯柜電路故障之一，其緣故一是管道停水通知，二是供電工作壓力不夠，三是浮球閥無法打開。對于以上狀況，小編設計方案了這套供電常見故障保護設備。

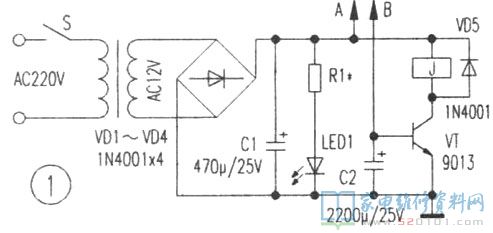

圖1和圖2是該設備的原理圖，當合圖中1中的電源開關S時，電子管VT根據安裝于柜里的探測點AB給汽車?yán)^電器J給予 12V工作電壓使其吸合，其常開觸點J1-1關斷，使圖2的直流接觸器KM吸合，進而做到給電熱管EH配電的目地。當柜里儲水小于探測水位線時，AB斷開，電子管VT截至，J釋放出來，J1-1斷開，KM斷開，斷開加溫電源電路。

LED1、LED2分別是直流電路和主電路顯示燈，直流接觸器的型號規格依據電熱管EH輸出功率選擇。當柜里水位線降致少水零界點時，因?yàn)楹用娴呐R時不穩定而造成探測點AB處在似通非通情況，導致汽車?yán)^電器J姿勢經常，這時運用電解電容器C2的蓄電池充電特點向VT給予延遲偏壓，保持此環節的運行可靠性直到AB點徹底斷開。

探測點的安裝見圖3和圖4。A點裝于供水管道道路上，B點在飯柜子宮后壁高過柜里儲水部位鉆一φ30mm孔，并且用木塞塞嚴，與此同時將單車輻條外衣絕緣層材料(非塑膠)安裝于瓶塞圓心點并在柜里鈑金折彎至儲水中，使其根據儲水與A點關斷。評測AB間電阻器在里面與水體不一樣的狀況下以20k～30k中間，能達到圖1電源電路規定。
