在微波爐加熱中，高壓電路能不能安全工作是非常重要的，但在具體應用中，高壓電路的設備故障率又通常最大，而在具體檢修中，高壓電路的反復常見故障也經常發生，因而，在維修高壓電路時，最先對其電路的原理有一個清晰的掌握是很重要的。

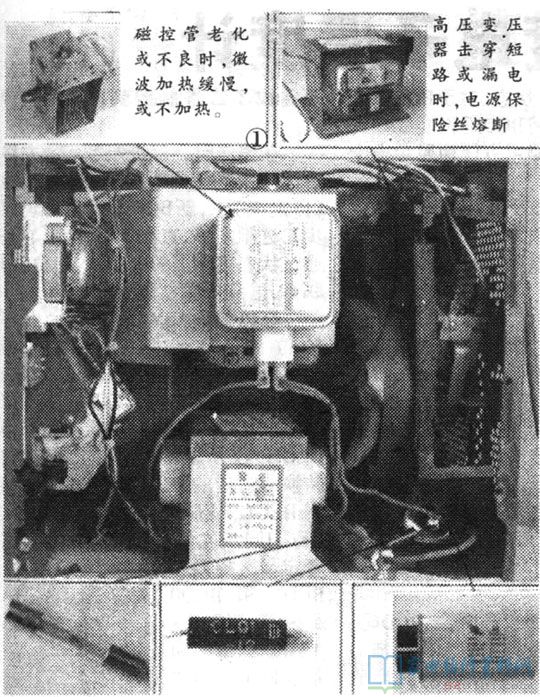

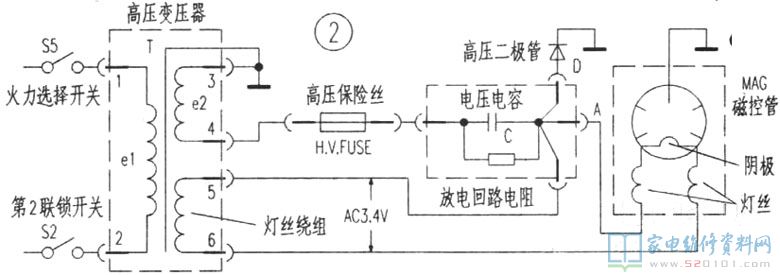

在微波爐加熱中，高壓電路關鍵由高壓變電器T、高壓二極管D和高壓電容器C等構成。實際上物構造如圖下1所顯示。高壓電路基本原理如圖下2所顯示。在其中高壓變電器有3個繞組，即①-②為初中級繞組，③-④為高壓繞組，⑤-⑥為鎢絲繞組。高壓繞組③端根據T的變壓器鐵芯接地裝置，④端根據高壓保險絲管H·V·FUSE(5kV/0.75A)與高壓電容器C相連，再根據高壓電容器C與高壓二極管D的正極端化相連。并根據高壓二極管D的負極端化與地(外殼)組成控制回路。因而，③-④高壓繞組與高壓電容器C、高壓二極管D構成的是倍壓整流電路。

假如使用傳統化的全波或橋式整流方式來得到高電壓，變電器的次級線圈匝數將大大增加，不僅會使電磁線圈容積擴大，并且線圈電感和絕緣層規定也高。因此大多數選用小電流量高電壓的倍壓整流的方式(倍壓整流電路的類型較多，普遍的有二倍壓電路、三倍壓電路及其幾倍壓電路等)。微波爐加熱高壓選用二倍壓整流電路，對繞組、倍壓提高電容器C和倍壓提高二極管D的規定均在有效而平衡的范疇內，并且使穩定性提升。
其倍壓基本原理是當e2為正半周期時(即圖下2中T的④擺正、③端負)，二極管D關斷，電流量經二極管D對C電池充電，使C上充電工作電壓為e2的最高值。

當e2為負半周期時，T的④端為負，③端為正，這時D截至，電流量經負荷(即磁控管)對C電池充電，與此同時C又經e2、負荷充放電，高壓電容器C上的工作電壓與e2串連累加。那樣，在正負極半周期持續電池充電、充放電使A點與地間的工作電壓為（2*根2*e2）。即A點輸出電壓被提高一倍。在其中高壓電容器C關鍵起倍壓提高功效，而高壓二極管D則關鍵起電源開關功效。此外，從C的電池充電全過程得知，A點相對性地址為負工作電壓，因此磁控管陽極氧化接地裝置。在微波爐加熱中，高壓變電器T次級線圈高壓繞組中的磁感應電勢差e2為2100V，經高壓電容器C和高壓二極管D提高后，在A點造成-4100V高壓，并根據電極連接線送進磁控管負極。

在圖中2中，磁控管負極與鎢絲相串連，而鎢絲工作電壓則由T的⑤-⑥次級線圈繞組AC3.4V給予，故鎢絲工作電壓為交流電流，它根據A點(高壓電容器C的一個管腳)加到鎢絲兩邊，立即加溫負極，使陰極在負高壓功效下發送電子器件。從而造成微波加熱，對食物實行加溫。因而，微波爐加熱能不能一切正常加溫，就關鍵決策高壓電路的特性，而高壓電路的性能又關鍵由高壓二極管和高壓電容器決策。
高壓二極管是一種專用型元器件，其反方向抗壓值在5kV以上，正方向額定電壓為1A。非線上時要R×10k擋精確測量，正方向電阻值約450k，反方向電阻值為∞。
高壓電容器也是一種專用型元器件，其抗壓值在2100V以上，容積在1uF上下，而且在內部還接有9M以上的充放電電阻器。在非線上時要R×1k擋精確測量電力電容器的兩極端化，有蓄電池充電狀況，其電池充電時的最少阻值約為260k上下。
