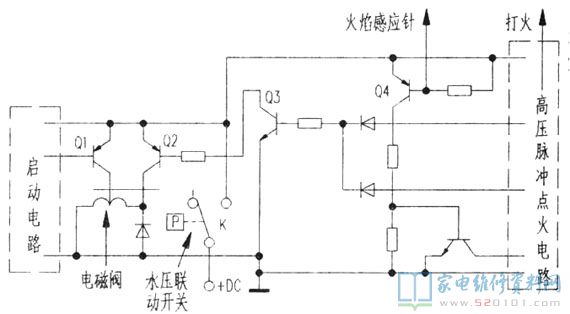

安裝家庭用燃氣熱水器使用一段時間后,有時候會發生點燃加溫半途發動機熄火的常見故障。維修這類常見故障的時候會發覺操縱電路完好無損,而緣故則多由火焰磁感應探針空氣氧化所導致。其探針的效果基本原理大概如圖下所顯示。
當打開應用電熱水器時,壓力操縱連動電源開關K受出水量嘴壓力打開,接入操縱電路的配電直流穩壓電源。接著,單脈沖髙壓打火電路及Q等構成的燃氣運行電路中的電磁閥陸續姿勢,燃氣根據操縱電磁閥鍵入爐內并被火花放電引燃,電熱水器進到加溫情況。而在運行電路校準以后,為持續一切正常的加溫功效,這時火焰探針就逐漸充分發揮。因為探針安裝于爐內外側邊沿的火焰上邊,點燃的火焰中具備導電性正離子,因此這時圖內Q4三極管e-b結將根據“探針→火焰→對地”產生回路,使Q4正偏導通并推動Q3、Q2電磁閥始終保持一切正常工作中。可是當探針因為久燒而嚴葷燒蝕空氣氧化后,其表面會生成一層偏厚的膈膜,其在火焰中導電率能急劇下降,便會導致Q4無偏置并截至,導致燃氣電磁閥釋放出來,即使別的操縱一部分一切正常,亦會阻隔燃氣的再次提供,導致電熱水器半途發動機熄火。
針對這些常見故障狀況,簡易立即的解決方法是換用新的探針,但新探針事實上并不容易購買到。此外,選用將舊探針拆下來用打磨砂紙打磨拋光表層后再應用的方法,也只有應付一時之需,用不到多長時間又會“舊疾復發”。實際上何不選用下邊這類解決方案。即在原探針尾部插連同軸電纜根處和固定不動探針的壓片糖果(白鐵皮壓片糖果,其電位差等同于電路地端)中間,并接連接一只1-2M的增加電阻器,就可利用其“協助回路”功效,提高Q4的正偏導通(一切正常點燃運行狀態時)的特性,進而可避免因探針空氣氧化而導致電磁閥誤校準,終斷燃氣導致半途發動機熄火的狀況。再加上并接此電阻器后不危害原電路的作用形狀。
