一、通電不啟動

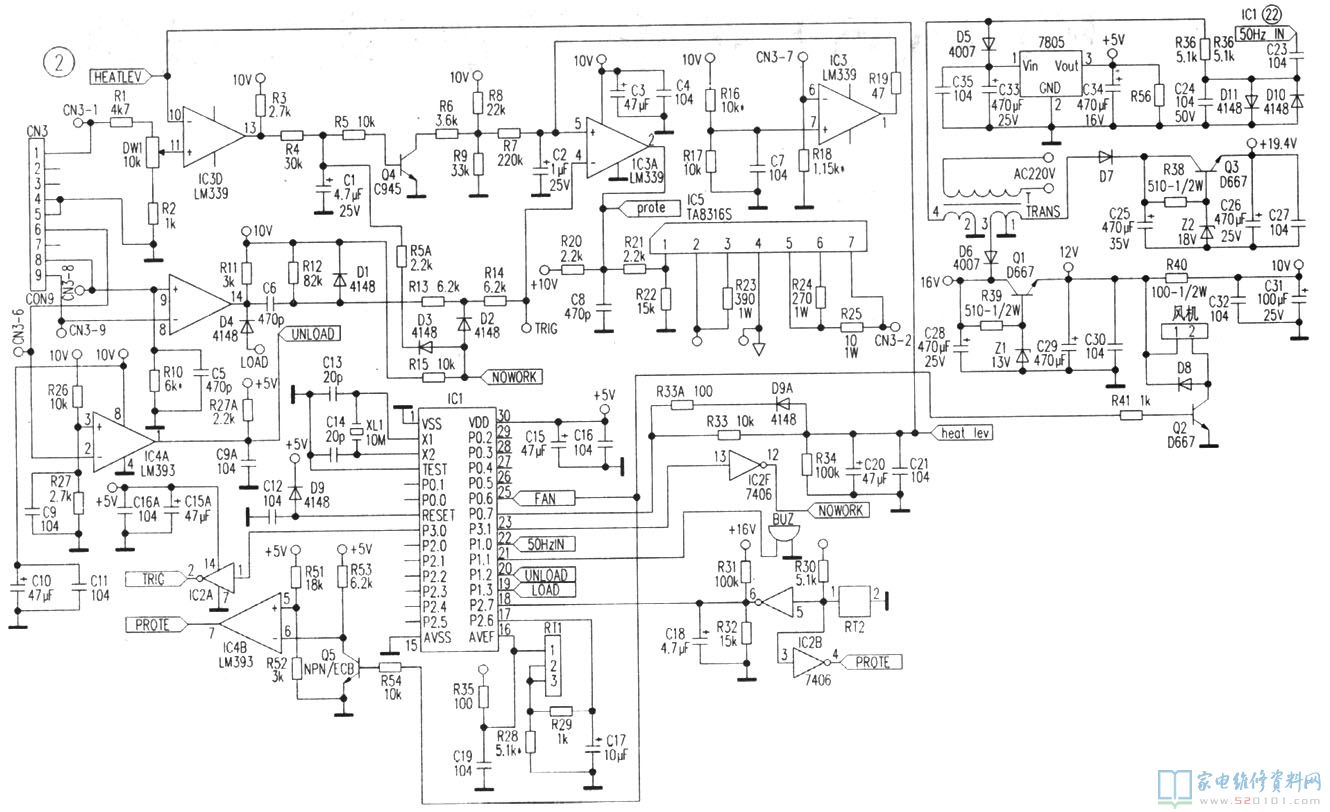

發生該故障所涉及到的電路較多，關鍵有開關電源電路、晶振電路電路、校準電路等。

1、開關電源電路故障

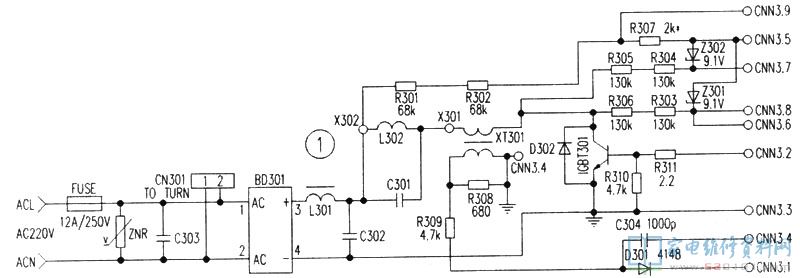

(1)直流高壓電源電路故障先檢驗EMC安全防護控制模塊、變電器、耦合電容、保險絲管及其電源插頭是不是有毀壞。假如以上一切正常，應拔去L302后通電對電路開展檢驗(留意髙壓)，有沒有220V交流電流鍵入，及其整流器過濾后在C302上的電壓，一切正常應是310V上下。如髙壓電路無異常還不可以啟動，則查驗低電壓開關電源電路。
(2)低電壓開關電源故障
1)無5V電源輸出。通電測量7805是不是有12V電壓鍵入，如果有12V輸入而無5V電壓輸出，查驗C34、R56是不是一切正常，假如以上電子器件都一切正常且斷掉5V的負荷后仍無5V輸出，就表明7805已壞。假如7805沒有電壓鍵入，應測量變電器的次級線圈是不是有電壓輸出。假如變電器有電壓輸出，而D201沒有電壓輸出，就表明D5或其點焊及電路早已短路。
2)無12V、10V開關電源輸出。要是沒有10V開關電源輸出，先通電測Q1是不是有12V電壓輸出，要是沒有，再測D6是不是有25V的電壓輸出。如果有，應查驗C31、C32、C30、C29、C28、R39、Q1。把有什么問題的電子器件拆換。假如D6沒有電壓輸出，再測量變電器是不是有電壓輸出，要是沒有，就表明變電器件早已毀壞。假如變電器有電壓輸出，就表明D6或其點焊電路早已短路。

3)沒有19．4V開關電源輸出。通電測D7是不是有27V電壓輸出，如果有，應查驗C26～C27、D7、Z2、Q3。假如D7沒有電壓輸出，測變電器是不是有電壓輸出，要是沒有便是變電器壞，如果有，就表明D7若其點焊電路早已短路。

2、校準電路故障
在有電的情形下測量IC1⑦腳電壓，假如測量的電壓為0V，則表明校準電路沒有工作，查驗C12是不是一切正常，假如一切正常，這時可明確主控芯片Ic1已壞，假如測量到IC1⑦腳電壓為5V，而故障沒有清除，還可以把故障精準定位在主IC1上。
3、晶振電路電路故障
應查IC1②、③腳電壓，應在2．5V上下但不相同的電壓，若出現異常，應柃查電容器C13、C14是不是有短路或是電穿透狀況，假如以上電容器是常規的，再將XL1晶振電路卸下來，換掉新的同尺寸的晶振電路通電調試。假如依然不可以啟動，只有是主控芯片IC1壞。

二、保險絲管融斷

此故障是電磁爐的普遍故障，一般是由別的的元器件毀壞而致，如IGBT、整流橋堆穿透等，因此換掉新的保險絲管后，務必查驗別的電路無異常并取出L302后再通電調試。
1、查驗ICBT，整流橋堆是不是穿透。查電阻器R310、R311，測量這兩個電子器件時最好是卸下來才可以開展精確性的測量。
2、將Ic1 24腳與IC3(LM339)⑨腳連通，用5．1k電阻器把IC3⑧腳用數字萬用表測量IC5-TA8316AS⑦腳電壓，假如測量到的電壓為1．07V，就表明同歩、震蕩、推動電路已能正常的工作中。隨后斷掉開關電源把5．1k電阻器和以上連通線拆下來，把R9焊復原，再參照后文上述電流量檢驗電路開展查驗。進行以上查驗岳，即可接好電磁線圈盤L302通電調試。

3、假如測量到IC5⑦腳的電壓異常，再測量IC5①腳電壓是不是為0．73V，假如電壓一切正常，就表明IC5早已毀壞，應拆換。假如IC5①腳電壓異常，解決震蕩電路等開展查驗，先檢查R11、R12、R5、R15、R13、R14、D4、D1、D3、D2、C6是不是有毀壞。在這兒要表明一點：在電磁爐一切正常業務時，決不能用數字萬用表對震蕩電路開展電壓測量。因測量時非常容易對震蕩電路造成影響，進而使IGBT在沒有同歩的情形下工作中而損壞。若震蕩電路一切正常，電磁爐工作中仍異常，參照后文上述同歩電路維修和IGBT髙壓維護故障維修步驟。進行以上流程后，再依照前述的方式查驗Ic5⑦腳電壓，假如電壓一切正常，表明故障已清除。

三、啟動無源蜂鳴器長響后全自動校準
發生此故障，主要是炒鍋溫度測量電路或主控芯片IC出問題。
1、把炒鍋溫度傳感器軟件從板上拔下，用數字萬用表測量其電阻值，常溫狀態溫度傳感器的電阻值是100k。因為溫度傳感器選用的是負溫度系數原材料，其電阻值會由于環境溫度的升高而降低。若經測已短路故障、引路或?qū)鉁剞D(zhuǎn)變，在電阻值上無轉變，則應拆換。
2、用數字萬用表測量控制器上Ic1 16、17腳的電壓，假如測量到的電壓一切正常16腳為4．95V，17腳為0．42V)，且用數字萬用表電阻攔測量R29、R28、R35、C19、C17全是完好無損，而故障都還沒清除，就可以把故障精準定位在IC1，拆換IC1，故障可清除。

四、通電無源蜂鳴器長響

發生此故障，主要是IGBT溫度測量電路、過零檢驗電路或主控芯片IC出問題。
1、IGBT溫度測量電路故障
最先把IGBT溫度保險絲軟件從板上拔下，用數字萬用表測量其是不是短路(常溫狀態溫度保險絲的電阻值為0。當溫度超出85℃時，溫度保險絲便會斷掉)。若溫度保險絲一切正常，測量IC2(DM7406N)⑥腳(即IC1 18腳)電壓是不是為高電平(電壓數值2．77V)，假如不以高電平，運用數字萬用表查驗R30、R31、R32、C18及其IC2有沒有毀壞；若為高電平而故障沒有清除，就很有可能IC1早已毀壞，拆換后故障可清除。
2、過零檢驗電路故障
先測量主Ic2②腳是不是有2．39V的電壓，假如測量到的電壓異常，查R36、C24、C23、D10、D11是不是有什么問題；假如電壓一切正常，Ic1 22腳有零數據信號，而故障沒有清除，就表明IC1早已毀壞，應予以拆換。

五、離心風機不轉
最先測量離心風機是不是有12V的工作中電壓，要是沒有請查驗開關電源電路。如果有12V，將Q2集電結立即接地裝置，若離心風機仍不轉，則表明是離心風機自身有什么問題，若離心風機一切正常，應測IC1是否有高電甲輸出到Q2的基極，測量Ic1 25腳電壓，如該電壓為高電平，而故障沒有清除，用萬用表對Q2、D8、R41開展測量，找到毀壞的元什。如IC1 25腳無高電平輸出，則應拆換IC1。

六、無源蜂鳴器不響
通電用數字萬用表測量IC1 21腳，應該有5V的電壓，這時按一下顯不板上的輕觸開關，觀查其電壓轉變，如果有0．8V的變化范疇，就表明主控芯片Ic有推動數據信號，是無源蜂鳴器自身損壞。如IC1 21腳的電壓沒有轉變，就表明IC1損壞。

七、不加溫
發生該故障所涉及到的電路比較多，各自有同歩電路、檢鍋電路、IGBT高溫維護電路、IGBT髙壓維護電路及電流量檢驗電路。
1、同歩電路故障
在不接電磁線圈盤休眠的情形下，用數字萬用表測量IC3-LM339⑧腳電壓是不是有7v，14腳是否輸出一低電頻(這里有0．21V的靜態數據電壓)，假如14腳為高電平，就表明IC3早已毀壞，應拆換。
假如上一步中測量到的電壓一切正常，然后用數字萬用表查驗R301、R302、R307、R306、R303、Z301及IC3⑨腳所接的C5是不是有毀壞。
2、推動電路故障
這一步查驗也不可以接電磁線圈盤，不然會造成燒IGBT。隨后把IC3⑤腳接好5V開關電源；④腳接負級，通電后測量推動電路IC5(TA8316AS)②腳是不是有16V以上電壓，要是沒有，應查開關電源電路。如果有，這時按開機鍵啟動，測量IC5①腳，是不是有7．77v的電壓鍵入，⑦腳是不是有17V的電壓輸出，假如電壓異常，查驗R24、R25、R23、R22、R21、R20和C8；假如鍵入電壓一切正常，輸出電壓異常，就表明IC5損壞，應拆換。
3、檢鍋電路故障
先查驗L3022個接線端子排是不是松脫。隨后坐上不合格的炒鍋，最好用MD專用型炒鍋。
通電后在休眠的情形下測量IC4-LM393②、③腳的電壓(一切正常②腳7．33V，③腳2．49V)，要不是，查驗同歩電路。如果是，測量Ic1 20腳若為低電頻，關閉電源把電磁線圈盤L302拆下來，再測量IC1 20腳電壓，假如測量到的電壓或是低電頻，這時的故障點有2種概率，一種是IC1壞，另一種便是IC4壞，可以先拆換IC4(LM393)，假如拆換后故障清除，就表明故障點在IC4，假如拆換IC4后故障都還沒清除，這就表明故障點在IC1，應拆換IC1。
4、IGBT高溫維護電路故障
最先通電啟動，電機風扇也轉動，不然應測IC1 25腳是不是為高電平，若為低電頻，查維護電路。
這時。測量IC4(LM393)⑦腳電壓，在沒有啟動的情況下，這一腳輸出的是低電頻，開機后，該腳會輸出高電平，如果是或是低電頻．就表明維護電路已姿勢，這時再測量IC4⑤腳的電壓是不是超過第⑥腳的電壓，如果是，表明IC4-LM393早已毀壞，拆換IC4。
假如IC4⑤腳的電壓比⑥腳的電壓低，關閉電源查驗R54、R52、R53、R51、Q5是不是毀壞。這種原因都是危害高溫維護電路一切正常工作中。
5、IGBT的髙壓維護電路故障
最先在不接電磁線圈盤L302的情形下，通電測量IC3電壓比較器LM339①腳是不是為低電頻。如果是低電平則表明IGBT髙壓維護已姿勢。不然測量⑦腳電壓是不是為一切正常的4．98V，該腳外部的R16、R17是不是一切正常，若這種一切正常，很有可能為IC3毀壞。
6、電流量檢驗電路故障
通電在休眠的情形下測量
IC3-LM339 10腳是不是有0．56V電壓，13腳的電壓是否為低電頻，假如電壓異常，查驗R33、R34、C20、C21是不是一切正常，假如以上的電子器件一切正常，就會有可能是IC3或IC1損壞，應拆換。
再測量IC2-7406 12腳是不是為高電平，假如為低電頻，測量13腳是不是為低電頻，如果是，就表明IC2-7406早已毀壞。
在這個電路中假如Q4無法控制，一直處在關斷情況，電磁爐會經常出現不加溫。假如一直處在截至情況，電磁爐在開機后，工作中電流量無法得到操縱，當超出IGBT的額定電壓后，會造成燒ICBT的安全事故。

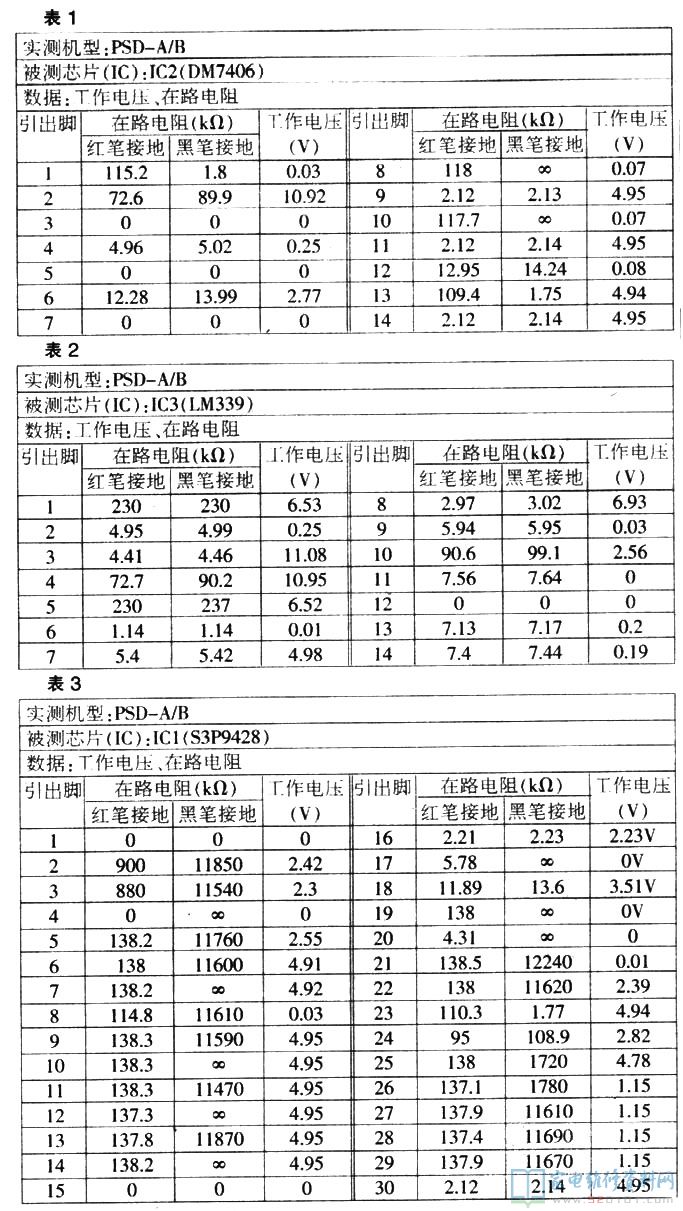

附注1～表3是在不接電磁線圈盤的情形下開展檢驗的數據信息。
