正妻子DS5000SB電滋爐,不可以加熱,表明故障編碼“E1

故障維修：查看給予的故障編碼表，“E1”意指無鍋或鍋小。炒鍋檢測電源電路是電磁灶獨有的，檢測方法有二種。在其中之一是：將加熱線盤兩邊的(有沒有鍋)電壓轉變經IC2-1較為后送進MCU(單片機設計)11腳解決，以全自動調節電磁灶的加熱情況。遠程服務器歸屬于這類檢測方法。維修時。最先查驗這一部分電源電路，內未見異常。

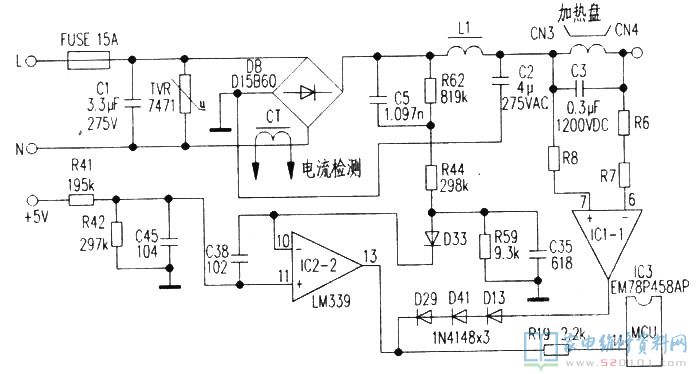

殊不知掌握到：從11腳進到MCU的除炒鍋檢測數據信號以外，也有一路 300V電壓檢測數據信號(詳見下面的圖)。因此，接入電壓，用DT890D數據萬用表測量IC3 11腳、IC2-2 13腳電壓均為0V，異常。拔去開關電源，引路逐一查驗阻、容元器件，發覺色環電阻R41呈短路性毀壞。遂用同規格型號電阻器拆換之，再度插電進行復測Ic2的⑩腳、11腳和13腳電壓，各自升到2.57V、2.98V和4.98V；電磁灶修復加熱工作中，故障完全清除。
