家佳寶電子消毒柜電路原理及維修

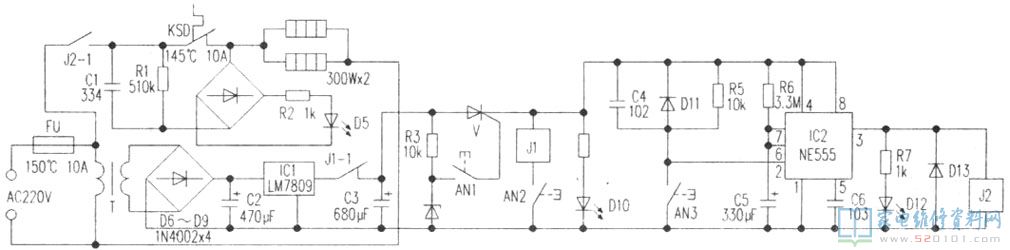

本消毒柜電路的220V交流市電經變壓器降壓為12V、D6～D9橋式整流、C2濾波、IC1穩壓輸出9V直流電壓，經J1-1常閉觸點至單向可控硅(MCR100-6)的陽極。按動控制電源鍵AN1，V導通、指示燈D10亮，接通摔制電路電源。按動AN3，時基IC2(NE555)被觸發，③腳輸出高電平，D12亮并且J2得電吸合，J2-1接通，市電經溫控器KSD供給兩支紅外線石英加熱管。

當柜內溫度上升到消毒所需溫度時，控溫器KSD斷開，停止加熱，保溫指示燈D5點亮，并由KSD自動保持柜內溫度在最佳消毒狀態。當C5經R6緩慢充電至閾值(2／3vcc)時，③腳由高電平轉為低電平，J2失電、D12熄滅，消毒過程結束。對應時間T=1．1RC，即是設定的消毒時間。AN2是停止鍵，按動AN2，J1吸合，常用觸點J1-1斷開V截止。可隨時取出柜內餐具。

一、故障檢修
1、電源及高溫消毒指示燈亮，但石英管不加熱。
不加熱有以下3種因素。
(1)、石英管加熱絲燒斷；

(2)、控溫器KSD開路；

(3)、J2損壞。經檢測石英管兩端無電源電壓、C1無電壓、而電源端有電壓。肯定J2-1有問題，拔下電源插頭，檢測發現J2-1觸點已嚴重燒損，用一只10A繼電器換后，插入電源試機，工作正常。
2、始終進行消毒工作而不能停機。
不能停機，說明定時電路有問題。可能為IC2局部損壞，C5漏電，R6開路或虛焊。經檢測發現C5漏電嚴重，更換后控制功能恢復正常。若R6阻值變小，C5容量變小或虛焊，設定時間會縮短。
