        GP PB18GW超霸充電寶為例子開展剖析

        發布日期: 2021-12-23 18:12 瀏覽:131
        核心摘要:本文以GP PB18GW超霸充電寶為例進行分析,其輸入電壓:AC220V/10W,輸出電壓:DC5.6V/250mA。廠方提示本產品只適用于4節五號鎳氫電池充電,用于充其他電池可能引起電池爆裂,造成嚴

        文中以GP PB18GW超霸充電寶為例子開展剖析,其鍵入電壓:AC220V/10W,導出電壓:DC5.6V/250mA。廠家提醒本商品只適用4節五號鎳氫充電電池充電,用以充別的充電電池很有可能造成充電電池崩裂,導致嚴重危害,且只適用于干躁自然環境下應用。該商品通過長時間應用,燈身上的四個高亮度發光二極管只有一個亮起,因此取下機殼對燈身上的線路板開展查驗,發覺這四個發光二極管都串連一個82Ω電阻器,放上四個充電充電電池把電源開關撥到照明部位擋,測量一個發光二極管損耗為3.3V,測串連的820Ω電阻器電壓降至1.85V,而另三個發光二極管兩邊電壓都為5.1V,表明這三個發光二極管都堵塞,拆下來后測量其正反面向電阻值都為∞損壞。

        GP PB18GW超霸充電寶為例子開展剖析

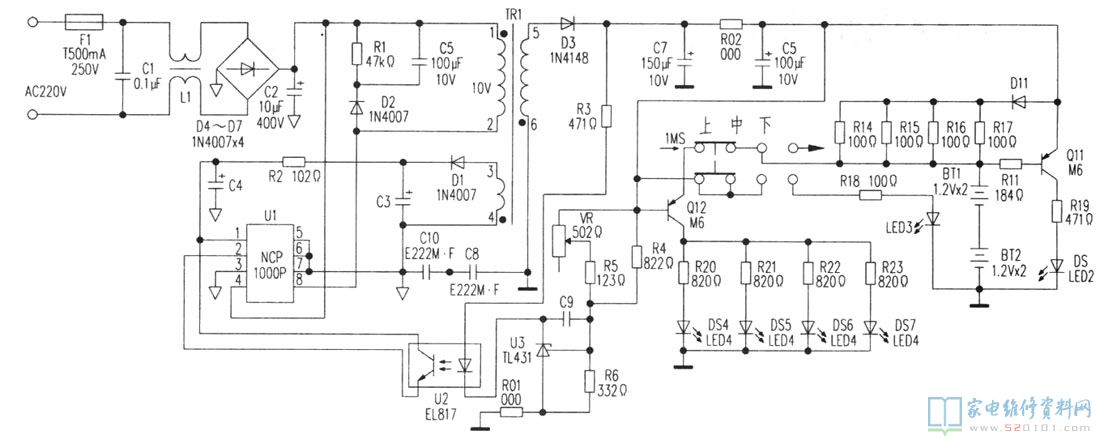

        依據以上在路電壓測量,購買關斷電壓在4.2V上下,電流量在28mA上下的高亮度發光二極管,裝之后測量各管的損耗主要參數基本一致,發光澤度也勻稱。為了更好地之后維修便捷自己分析了該GP超霸充電寶電路設計圖見上圖所顯示,供電子愛好者參照。圖內1MS為撥動開關:往上撥為照明,中檔位為照明斷掉部位也是充電位置,往下為充電器充電導出及開關電源燈。LED4-LED7為高亮度閃光的二極管作為照明,LED2翠綠色發光二極管做為充電電池充電標示,LED3為用電壓充電時作開關電源監控標示和照明。

        該開關電源電路一部分U1選用NCP1000P電子器件,管腳數據信息①腳為VCC、②腳為意見反饋、③、⑥、⑦、⑤腳為地端、④腳為運行電壓鍵入端、⑧腳為環城路鼓勵導出端。U2 EL817為光耦合器,U3 TL431和U1 NCP1000P及U2EL817構成穩壓電源電路。
