裕華FS40

裕華FS40-6DR遙控器落地扇選用遙控器風扇專用型場效應管BA8206BA4K，加上編號電子器件BA5104，具備手動式或遙控器開/待機、風力、風類、按時、搖頭及蜂鳴聲提醒等作用。風力有低、中、高三擋，風類有一切正常風、吹風、睡眠質量風三擋，按時時間從0．5鐘頭逐漸，累積將近7．5鐘頭和搖頭排風。

一、電路圖講解

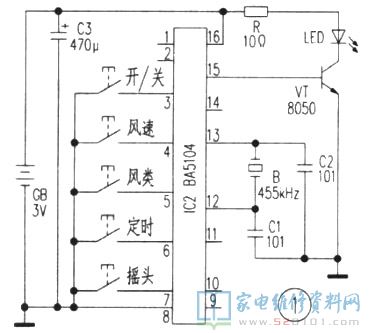

1．智能遙控器電源電路(參照圖1)GB為1.5V x 2電池。IC2 16腳接地裝置也是開關電源正端，⑧腳插線負端，①、②、⑨、⑩、11、14腳懸在空中，③、④、⑤、⑥、⑦腳相匹配接開/待機、風力、風類、按時和搖頭鍵，12、13腳外接晶振電路B(45kHz)和C1、C2與內部電源電路構成諧振電路，起振后經分音器造成載波通信信號(約38kHz)開展調配，由15腳導出，經三極管VT(8050)變大，由紅外發射管LED向室內空間推送命令信號，操縱風扇運轉情況。

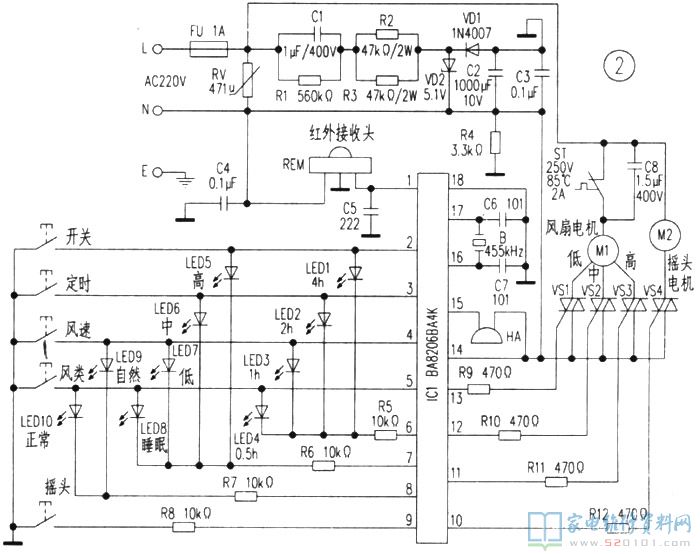

2．接受控制板電源電路(參照圖2)由FU、RV構成整體過電流/過電壓、防觸電維護電源電路。220V電壓經R1、C1降血壓，R2、R3過流保護，VD1整流器，VD2穩壓管，C2過濾后獲得-5V直流電壓做為IC1工作中開關電源。在其中，R1起釋放出來C1正電荷，R4為休眠負載電阻，均起保障功效，C3濾掉電壓高頻率雜訊影響。

IC1①腳為遙控器信號鍵入端，外接紅外接收頭REM，紅外線編號信號經①腳鍵入內部譯碼器電源電路譯碼器后，從⑩～13腳導出推動太陽龍寶寶風扇電機M1、搖頭電機M2運轉。②腳為開/待機信號鍵入端，按一次開/重要，13腳導出低電頻，VS1關斷，M1低速檔運轉，低速顯示燈LED7照亮，標示風扇風力最少。再按一次開/重要，斷掉②腳鍵入信號，風扇待機，與此同時記憶力風扇待機前的運行模式，有利于下一次啟動時按記憶力方式運作。④腳為風力信號鍵入端，每按一次風力鍵，13、12、11腳按順序導出低電頻，VS1、VS2、VS3按順序關斷，M1以低、中、快速運轉，風力顯示燈LED7、LED6、LED5相對應照亮。⑤腳為風類信號鍵入端，每按一次風類鍵可更改風類，該風扇有一切正常風、吹風、睡眠質量風三種風類并先后循環系統運作，與此同時風類顯示燈LED10、LED9、LED8相對應照亮。③腳為按時信號鍵入端，每按一次按時鍵，定時時間增長0．5鐘頭，按時顯示燈LED4、LED3、LED2、LED1先后照亮，當LED4～LED1全亮時，按時時間最多7．5鐘頭。⑨腳為搖頭信號鍵入端，按一次搖頭鍵，⑩腳導出低電頻，VS4關斷，M2運轉推動風扇搖頭排風。15腳外接無源蜂鳴器HA到開關電源正端，當實際操作手動式或遙控器鍵一次時，無源蜂鳴器傳出“嘟”一聲(關閉設備則不響)，表明實際操作合理。
該風扇電機設定過溫保護ST，用螺絲緊貼在電機機殼內壁，當風扇運轉時間太長，電機升溫做到85℃時，ST全自動斷掉開關電源，維護電機不被燒毀。風扇轉停制冷后，ST校準接入開關電源，風扇電機恢復過來應用。

二、常見故障檢修

例1：風扇不轉。表明毫無。
剖析維修：大部分是無-5V電壓導出造成的，查驗FU已融斷，估測RV燒糊，測其穿透(短路故障)，遂查驗-5V開關電源各元器件均一切正常，拆換FU(250V、1A)和RV(CNR471型)后，風扇運轉一切正常，常見故障清除。
例2：低速檔或中等速度擋時，風扇電機不轉，快速擋時電機轉速比比較慢。
剖析維修：依據常見故障狀況剖析，風扇電機已插電，造成該常見故障可能是啟動電容C8容積縮小，次之是電機繞阻有短路故障。手去摸電機機殼不燙，測ST末見斷掉，從而分辨，C8容積縮小不可以運行電機造成上述常見故障，拆換C8(BBB61型/1．5uF/400V無正負極電容器)后，風扇各擋運轉一切正常，常見故障清除。
例3：能排風不遙頭。
剖析維修：能排風不遙頭多是搖頭電源電路有關元器件毀壞而致。按搖頭鍵，精確測量IC1⑩腳有低電頻導出，再查驗開啟電阻器R12及雙向可控硅VS4皆一切正常，精確測量M2呈短路情況(一切正常電阻器約9k)，拆換M2(250V、3～5W、5～6r/min不定項稀土永磁同歩電機)后，風扇搖頭排風一切正常。
例4：按無線遙控鍵，風扇不轉。
剖析維修：常見故障產生在智能遙控器，猜疑干電池電壓不夠，換用新充電電池后常見故障依然。拆卸智能遙控器，仔細查驗電路板上各元器件，發覺晶振電路B有一腳松脫，刮去該腳金屬氧化物，再次焊牢后，插電調試，智能遙控器工作中一切正常，常見故障清除。
